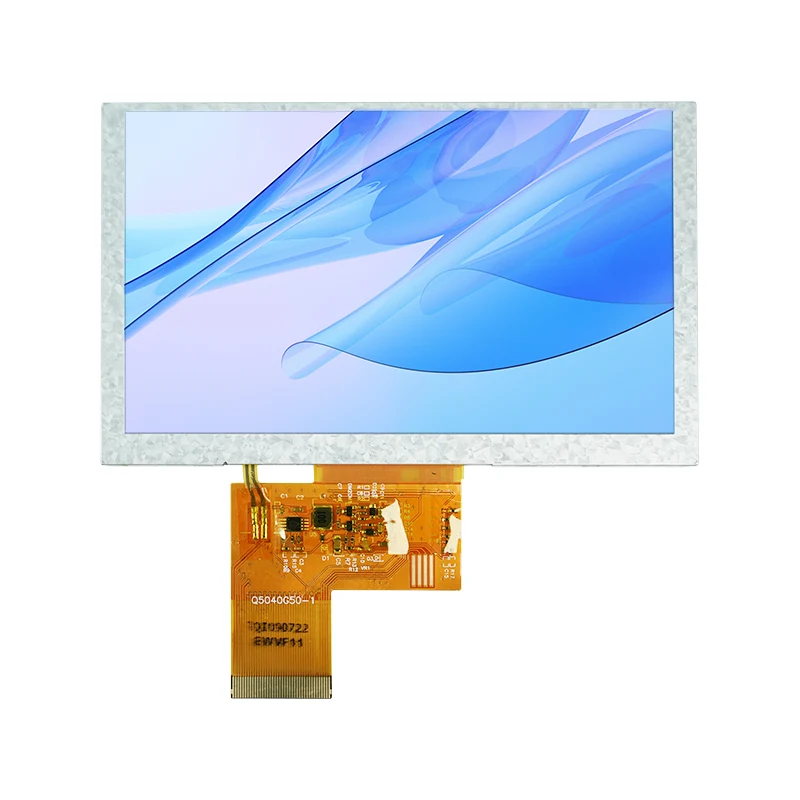

Smart TFT LCD-skærm: En praktisk guide fra valg til udviklingsimplementering

I indlejret system og menneske-maskine interaktionsdesign erSmart TFT LCD-skærmer ikke længere blot en "displaykomponent" - det er en kritisk faktor, der bestemmer brugeroplevelsen og produktets succes. Uanset om du udvikler et industrielt HMI, et kontrolpanel til et smart hjem eller en håndholdt medicinsk enhed, navigerer du i det store udvalg af Smart TFT LCD'er på markedet og træffer det rigtige valg, mens du sikrer, at hurtig implementering ofte er mere kompleks, end det ser ud til.

1. Udvalg: Se ikke bare på størrelse og opløsning

Den mest almindelige fejl i udvælgelsesfasen er at slå sig ned på en skærm med den tankegang, at "det ser nogenlunde rigtigt ud." I virkeligheden ligger kerneforskellene mellem Smart TFT LCD'er ofte ud over specifikationsarket.

1.1 Interface Type: Den første kritiske kløft

Interfacetypen bestemmer direkte, om din hovedcontroller kan drive skærmen, og hvor kompleks udviklingsprocessen vil være. Fælles grænsefladetyper har hver deres egne passende applikationer:

En særlig bemærkning: Hvis din hovedcontroller er en MCU som STM32F103, der ikke har en indbygget RGB-controller, vil det være ekstremt svært at vælge en RGB-interfaceskærm direkte. Du skal bruge en ekstra bridge-chip (såsom SSD1963), eller alternativt skal du skifte til en SPI- eller parallel-interface-skærm.

1.2 Opløsning og størrelsesmatch

Højere opløsning er ikke altid bedre. I den pladsbegrænsede verden af ​​indlejrede systemer betyder højere opløsning større brug af rammebufferhukommelse, højere strømforbrug og højere omkostninger. En tommelfingerregel er:

Til visning af simple ikoner eller tekst (f.eks. apparatpaneler): 240x240 eller 320x320 er tilstrækkeligt
For standard menneske-maskine-grænseflader (f.eks. håndholdte terminaler): 480x480 eller 800x480
Til applikationer, der kræver klare diagrammer eller billeder: 720x720 eller derover

Firkantede TFT'er bliver mere og mere almindelige i smarte wearables og industrielle instrumenter. Fælles specifikationer omfatter 1,3" (240x240), 3,4" (480x480) og 4,0" (720x720).

1.3 Miljøtilpasningsevne: indendørs, udendørs eller ekstreme forhold?

Mange projekter fungerer fint med standardskærme i prototypefasen, men støder på problemer, når de først er installeret i marken. Tre nøgleparametre fortjener særlig opmærksomhed:

• Lysstyrke: 300–400 nits er tilstrækkeligt til indendørs brug; semi-udendørs applikationer kræver 500-800 nits; Fuld udendørs brug under direkte sollys kræver 1000 nits eller højere for læselighed

• Driftstemperatur: Kommerciel kvalitet: 0°C til 50°C; industriel kvalitet: -20°C til 70°C; biler eller ekstreme miljøer kræver -30°C til 85°C eller mere

• Synsvinkel: For scenarier, hvor flere personer ser skærmen, eller hvor enheden er installeret på skrå, foretrækkes IPS-skærme med fuld synsvinkel; TN-skærme er billigere, men udviser betydelige farveskift ved vide vinkler

1.4 Berøringspanel og overfladebehandling

Hvis dit produkt kræver berøringsfunktionalitet, ud over at vælge mellem resistive og kapacitive typer, er der flere detaljer, der let kan overses:

Lamineringsmetode: Optisk binding giver bedre klarhed og reduceret refleksion sammenlignet med luftgab-laminering, men kommer til en højere pris
Overfladebelægning: Anti-refleks (AG), anti-reflekterende (AR) og anti-fingeraftryk (AF) belægninger - til udendørs- eller højlysstyrke-enheder anbefales en AG+AR-kombination

Tilpasning af dækglas: Uanset om der kræves afrundede hjørner, silketrykslogoer, huller eller andre æstetiske modifikationer

2. Hardware og driver: Undgåelse af faldgruber

Når først skærmen er valgt, introducerer hardwaredesign og driverudvikling endnu et sæt potentielle faldgruber.

2.1 FPC-kabel og tilslutning

FPC-kablet er årsagen til 80 % af skærmfejl. Lås altid stiklåsen op, før du indsætter eller fjerner kablet - hvis du trækker i det med magt, kan det beskadige guldkontakterne. Tilslut eller frakobl aldrig FPC'en, mens systemet er tændt, da reststrøm kan brænde grænsefladen.

Når du tilpasser FPC'en, skal du være opmærksom på:

Om pin-sekvensen og spændingsniveauerne er kompatible med dit bundkort
Hvorvidt bøjning, udvidelse eller føring omkring andre komponenter er påkrævet
Om FPC-længden matcher det mekaniske kabinetdesign

2.2 Strømforsyning og baggrundsbelysning

TFT-LCD'er kræver typisk flere spændingsskinner: VDD (3,3V logik), VGH (positiv bias), VGL (negativ bias) og andre. Unormal strømforsyning er den vigtigste årsag til farveforvrængning og skærmflimmer. En typisk diagnostisk tilgang er at kontrollere, om VCOM-spændingen afviger fra databladets specifikationer (for eksempel fører overskridelse af 3,8V ofte til mærkbart flimmer).

Til baggrundslyskørsel anbefales en konstantstrømsløsning med PWM-dæmpning. Hvis PWM-frekvensen falder til under 150Hz, kan det menneskelige øje opfatte flimmer; det er tilrådeligt at hæve frekvensen over 200Hz.

2.3 Driver IC og grafikbibliotek

Almindelige TFT-driver-IC'er inkluderer ILI9341, ST7789 og ST7735. Blandt disse tilbyder ILI9341 den mest omfattende dokumentation og den enkleste driverimplementering, hvilket gør den velegnet til applikationer med 240x320 opløsning.

For grafikbiblioteker er LVGL og TouchGFX de almindelige valg i det indlejrede rum. LVGL er open source og understøtter flere platforme, mens TouchGFX er dybt optimeret til STM32 mikrocontrollere.

3. En særlig mulighed: UART Smart Serial Screens

Hvis dit team ikke ønsker at investere betydelig tid i udvikling af grafikdrivere, eller hvis din hovedcontroller har begrænsede ressourcer, er UART-serieskærmen en mulighed, der er værd at overveje.

Sådanne skærme inkorporerer en indbygget MCU (f.eks. ATmega328PB) og kan styres ved blot at sende kommandoer over den serielle port, der kun optager TX- og RX-benene.

UART-skærme på markedet falder generelt i to kategorier:

Førstnævnte tilbyder ekstrem høj udviklingseffektivitet - du kan endda simulere brugergrænsefladen på en pc, før du blinker den til skærmen. Sidstnævnte giver flere kontrolmuligheder på lavt niveau.

4. Hurtig reference til almindelig fejldiagnose

Endelig er her en hurtig-reference-tjekliste til fejlfinding af højfrekvente feltproblemer - det kan bare redde dagen:

Symptom	Prioriteret undersøgelsesretning
Fejl på skærm, ingen skærm	Kontroller, om FPC-kablet er løst eller oxideret (80 % af tilfældene); verificere indstillingerne for opløsning/opdateringshastighed
Farveforvrængning, lodrette striber, jitter	Kontroller for unormale forsyningsspændinger (VGL/VGH/VCOM); kontrollere, om PWM-dæmpningsfrekvensen er for lav
Dæmpet billede eller baggrundslys virker ikke	Tjek for ældende baggrundsbelysnings-LED'er; verificere den faktiske udgangsspænding for strømadapteren
Rettede mørke/hvide pletter på skærmen	Fysisk skade eller kompression fra bagsiden (irreversibel - kræver udskiftning)

TFT LCD-valg og -udvikling er i sin kerne en afvejning mellem omkostninger, ydeevne, udviklingscyklus og pålidelighed. Der er ingen "bedste" skærm - kun den "mest egnede" løsning. Jeg håber, at denne guide hjælper dig med at undgå unødvendige omveje i starten af ​​dit projekt, så du kan fokusere mere på at skabe en virkelig differentieret produktoplevelse.
