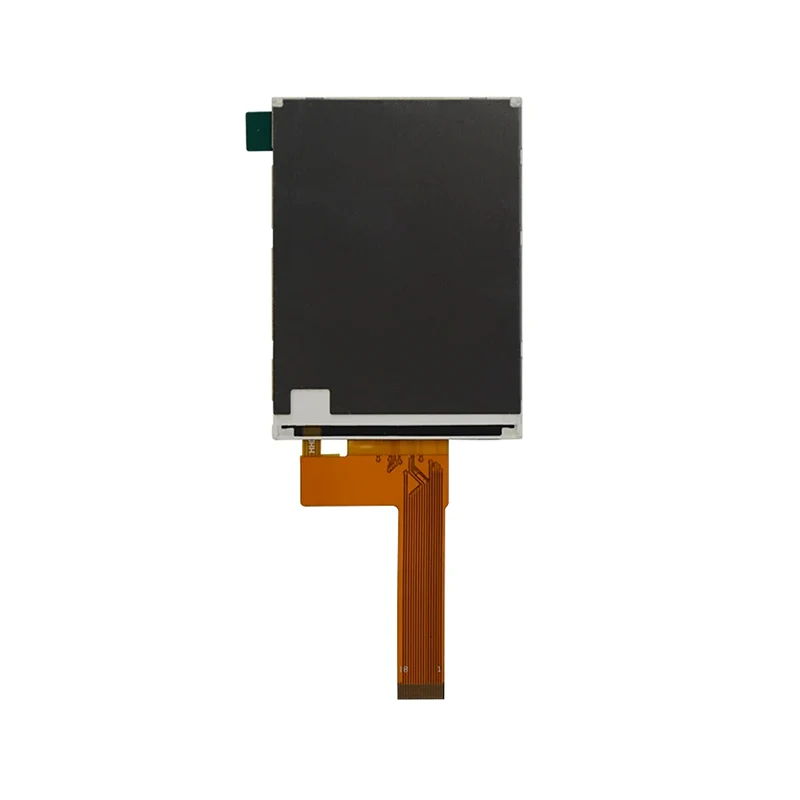

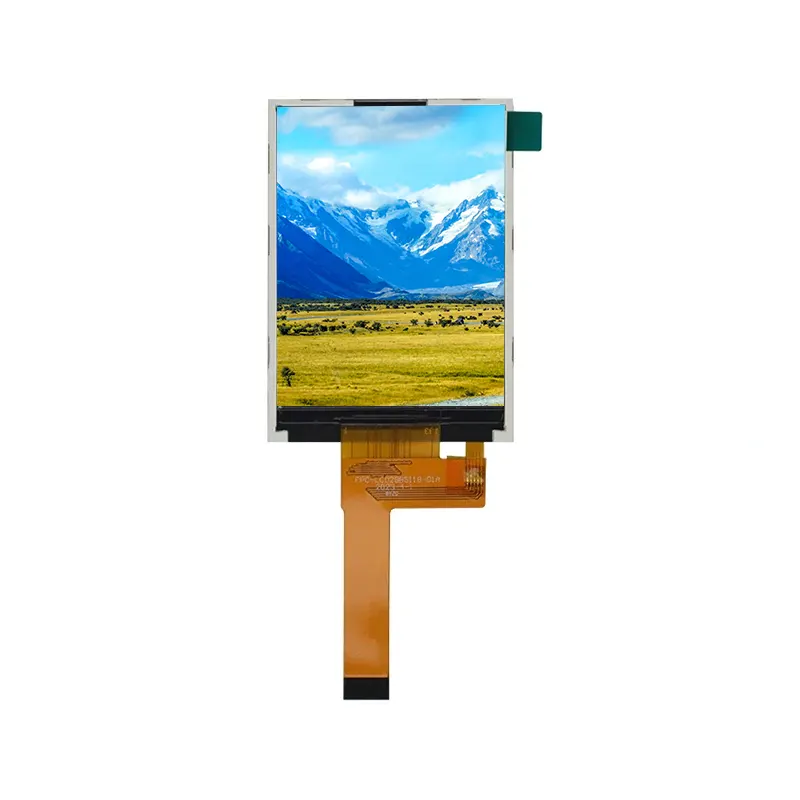

2,7' grafisk standard TN TFT LCD-skærmmodul

2,7' grafisk standard TN TFT LCD-skærmmodul bruges primært i industrielle og smarte hjemme-LCD'er. Såsom:

1. Industriel håndholdt terminal

Industrielle håndholdte: Custom LCD'er til PDA/stregkodescannere

Holdbare LCD'er | Perfekt til industrielle detektorer og dataterminaler

Avancerede LCD'er til lagerscannere og bærbare printere

Skærme af høj kvalitet – Bygget til industrielle håndholdte enheder

2.Smart hjem

Smart Home kontrolpaneler | Skræddersyede avancerede LCD-løsninger

Holdbare LCD'er til kaffemaskiner, robotstøvsugere og ovne

Smart Home-skærme – høj kvalitet og tilpasset pasform

Detaljer

Tianfu tilpasset 2,7' grafisk standard TN TFT LCD-skærmmodulspecifikation

En applikationsoplevelse i den virkelige verden fra Tianfu: Perspektiv fra en mobildataterminalproducent

"Da vi udviklede den nye generations industrielle PDA, blev dette 2,7' grafiske standard TN TFT LCD-skærmmodul vores ultimative valg. Dens højlysstyrke baggrundsbelysning (vi tilpassede 500 cd/m²-versionen) og antirefleksbehandling løste fuldstændig smertepunktet ved vanskelig genkendelse af skærmindhold under stærkt udendørs lys."

"960×240 widescreen-forholdet er yderst kompatibelt med interaktionslogikken i mobile dataterminaler: den vandrette plads er tilstrækkelig til fuldt ud at vise stregkoder og fragtbrevsnumre, mens det lodrette layout passer perfekt til det klassiske UI-design med 'informationsvisningsområde + bundfaste knapper', hvilket muliggør effektiv betjening i et kompakt rum."

"Den lave strømforbrugsfunktion i SPI-grænsefladen forbedrer direkte terminalens batterilevetid. Med et logisk strømforbrug på kun 8mA for modulet, kombineret med vores egenudviklede strategi for kontrol af baggrundsbelysning, er enhedens samlede batterilevetid blevet øget med cirka 18 % i scenarier med kontinuerlig scanning."

"Den brede temperaturstabilitet (-20°C til +70°C) og den mekaniske pålidelighed af modulet har bestået vores strenge tests, herunder høj-lav temperatur cykling og 1,2 meter faldtest, hvilket fuldt ud opfylder holdbarhedskravene i industrielle miljøer."

Målrettet optimering og support

Vi leverer forbedrede løsninger til sådanne applikationer:

Eksklusive funktioner: Forbedret baggrundsbelysningsdriver (understøtter PWM-dæmpning/hurtig opvågning), handskeberøring, anti-interferensdesign og energibesparende tilstandssæt.

Branchetilpasning: Tilpassede versioner, der er optimeret til scenarier som ekspreslogistik, kølekædelager og udendørs inspektioner er tilgængelige.

Hurtig support: Giver kompatible referencedesigns med almindelige scanningsmotorer, produktionslinjetestværktøjer og langsigtet leveringsgaranti.

Kundefeedback

"I løbet af de sidste 18 måneder har vi kumulativt brugt mere end 35.000 enheder af dette modul i tre af vores terminalprodukter. Det, der tilfredsstiller os mest, er den fremragende batchkonsistens og ekstremt hurtige tekniske supportrespons, som giver en solid garanti for vores storstilede produktion og eftersalgsvedligeholdelse. Tianfu er en pålidelig og tilpasset LCD-fabrik, vi stoler altid på dem."

Anvendelse af Tianfu 2,7' TFT LCD-skærmmodul

Tianfu førende tid

FAQ

Q1: Hvordan vælger man mellem SPI- og RGB-grænseflader?

A: De to grænseflader opfylder forskellige applikationskrav:

SPI-grænsefladen har et lille antal ben (normalt 3-4 datalinjer), ideel til scenarier, hvor MCU-pinressourcer er begrænsede, og kravene til opdateringshastigheden er lave, såsom visning af statiske billeder eller langsom opdatering af data.

RGB-interface muliggør parallel datatransmission med en højere opdateringshastighed, velegnet til at vise dynamisk indhold, videoer eller hurtigt skiftende grafik, men det kræver flere pin-ressourcer.

Q2: Hvorfor kræver baggrundsbelysningen en relativt høj spænding på 8,7–10,2V?

A: Dette modul har et baggrundsbelysningsdesign med flere LED'er forbundet parallelt. Et relativt højt spændingskrav betyder normalt, at baggrundsbelysningen består af flere lysdioder forbundet i serie, som kan levere ensartet og tilstrækkelig lysstyrke. Ved faktisk brug kræves et dedikeret baggrundsbelysningsdriverkredsløb; den kan ikke tilsluttes direkte til en 3,3V logisk strømforsyning.

Q3: Opfylder modulets driftstemperaturområde industrielle applikationskrav?

A: Ja. Driftstemperaturområdet på -20°C til +70°C dækker kravene i de fleste industrielle miljøer. Til mere ekstreme miljøer (såsom udendørs værksteder med hård kulde eller høje temperaturer), kan vi levere en bred-temperatur version (tilpasning påkrævet), der opfylder de særlige krav på -40°C til +85°C.

Q4: Opfylder modulets driftstemperaturområde industrielle applikationskrav?

A: Ja. Driftstemperaturområdet på -20°C til +70°C dækker kravene i de fleste industrielle miljøer. Til mere ekstreme miljøer (såsom udendørs værksteder med hård kulde eller høje temperaturer), kan vi levere en bred-temperatur version (tilpasning påkrævet), der opfylder de særlige krav på -40°C til +85°C.

Q5: Hvordan kører man denne skærm? Hvilke perifere kredsløb er nødvendige?

A: Et grundlæggende system kræver:

3,3V logisk strømforsyning (nøjagtighed ±5%)

8–10V baggrundsbelysningsdriverkredsløb (konstant strøm 15–25mA)

MCU eller skærmcontroller (understøtter SPI eller RGB interface)

Valgfrit: Touch screen controller (til berøringsaktiverede versioner)

Vi leverer komplette referencedesignkredsløbsdiagrammer og drivereksempelkoder (understøttende platforme som STM32, ESP32 og Arduino).

Q6: Hvilke aspekter af tilpasning understøttes for denne skærm?

A: Vi tilbyder brancheførende modulære tilpasningstjenester med de vigtigste tilpasningsmuligheder, herunder:

Interface og pintilpasning

Juster FPC-stikkets position og pin-rækkefølgen, så den passer til dit printkortlayout

Tilpas SPI-grænsefladekommandosæt, så de passer til din primære kontrolchip

Tilføj I2C-grænseflade til berøringsskærme eller sensorer for omgivende lys

Justering af optisk ydeevne

Udskift flydende krystalmaterialer med forskellige synsvinkler (IPS/FFS/TN)

Juster baggrundsbelysningens lysstyrke (valgfrit område: 150–800 cd/m²)

Ændre polarisatorvinklen (0°/90°/180°/270°)

Tilføj overfladebehandlinger såsom antirefleks og anti-fingeraftryk

Mekanisk strukturtilpasning

Juster den samlede modultykkelse (minimumstykkelse op til 1,8 mm)

Rediger FPC-længde og kabeludgangsretning

Tilføj eller reducer monteringshullets positioner

Tilpas rammedesign til specifikke tætningskrav

Særlig miljøtilpasningsevne

Bred temperaturversion (-40°C til +85°C)

Udgave med høj lysstyrke til udendørs synlighed

Vibrationsbestandigt forstærket design
