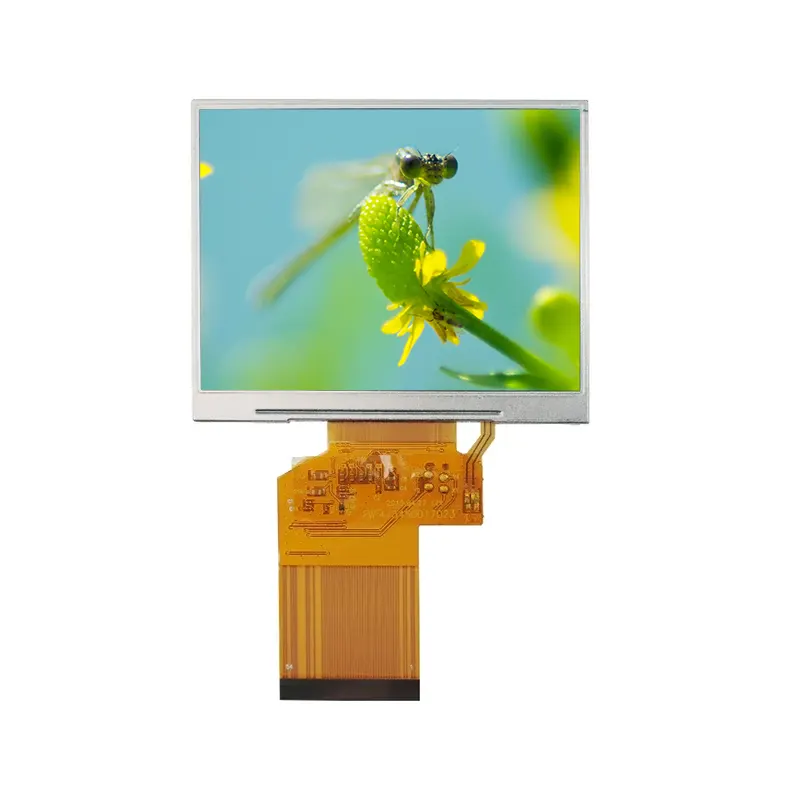

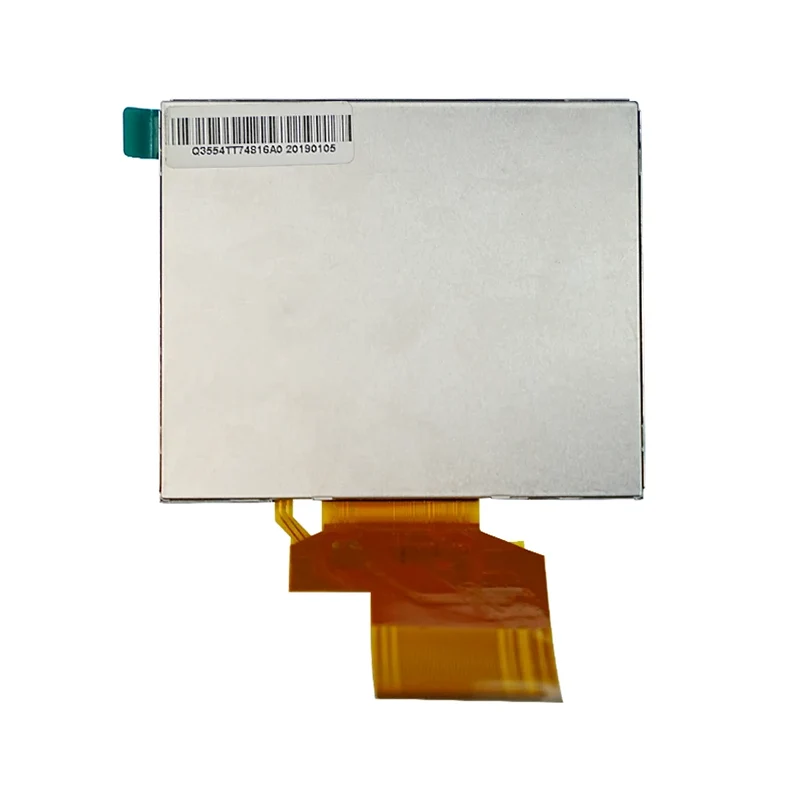

3,5' industristandard TN TFT LCD-skærmmodul

Tianfu, en kinesisk LCD-producent med speciale i højkvalitets, omkostningseffektive og tilpasselige skærme, tilbyder 3,5' Industrial Standard TN TFT LCD-skærmmodulet. Udviklet til barske miljøer, har dette modul 320×RGB×240 opløsning, 16,7M farver og HX8238D driver IC, der understøtter alsidige grænseflader (24-bit RGB, Serial RGB, CCIR601/656) til problemfri integration i industrielle systemer. Nøglespecifikationer omfatter temperaturtilpasning i industriel kvalitet (-20°C ~ +70°C drift, -30°C ~ +80°C opbevaring), 6-LED-baggrundsbelysning, 350:1 kontrastforhold og kompakte dimensioner (76,90×63,9×3,26 mm).

Specifikation

Detaljer om Tianfu 3,5' TFT LCD-skærmmodul

Uanset om det bruges i menneske-maskine interface (HMI), statusdisplaymålere, bærbare enhedsskærme eller multimedieafspilningsterminaler, leverer 3,5' Industrial Standard TN TFT LCD-skærmmodul klare, stabile og pålidelige skærmløsninger.

1. Industriel kontrol og automatisering

· PLC kontrolpaneler og menneske-maskine grænseflader (HMI)

· Håndholdte testinstrumenter (multimetre, oscilloskoper)

· Betjeningspaneler til industrirobot/automatisering

· Fjernbetjeningsenheder (kraner, entreprenørmaskiner)

· Bærbare dataindsamlings- og inspektionsterminaler

2.  Smart Home & Internet of Things (IoT)

· Smart Home kontrolpaneler/centrale kontrolskærme

· Smart Wall Switche

· Kontrolpaneler til husholdningsapparater (klimaanlæg, vaskemaskiner, smarte køleskabsdøre/ismagere, opvaskemaskiner, ovne, dampovne, kombinationer for front-loading af vask/tørring, smart klimaanlæg/friskluftsystemstyring, smarte vandvarmere)

3. Forbrugerelektronik og kommercielt udstyr

· Bærbare spillekonsoller, digitale fotorammer, bærbare dvd-afspillere, Bluetooth-højttaler/radioskærme, POS-terminaler, bestillingsterminaler, tidsregistreringsmaskiner, elektroniske ordbøger, maskiner til tidlig undervisning/læringsudstyr, elektroniske tastaturer, kommercielle håndholdte terminaler (bestillingsterminaler, stregkodescannere)

Hvorfor fortsætter over 200 kunder med at vælge os?

Kerne fordele

• Multi-interface design for høj kompatibilitet

Understøtter parallel RGB, seriel RGB og CCIR656/601 samtidigt, hvilket muliggør fleksibel tilpasning til forskellige hovedkontrolskemaer og reducerer kundernes omkostninger til hardwarejustering.

• Industriel miljøtilpasningsevne

Kan prale af et driftstemperaturområde på -10°C ~ +60°C og har bestået flere pålidelighedstest, herunder høj-lav temperatur opbevaring, temperaturcyklus, vibration og ESD, hvilket gør den velegnet til barske miljøer.

• Optimeret optisk og berøringsoplevelse

Vedtager en Newton-ring-resistent mat film for at eliminere interferenskanter og sikre jævn berøringsoperation; overfladens hårdhed er ≥ 3H for ridsefasthed, ideel til højfrekvente driftsscenarier.

• Præcis mekanisk struktur og let monteringsdesign

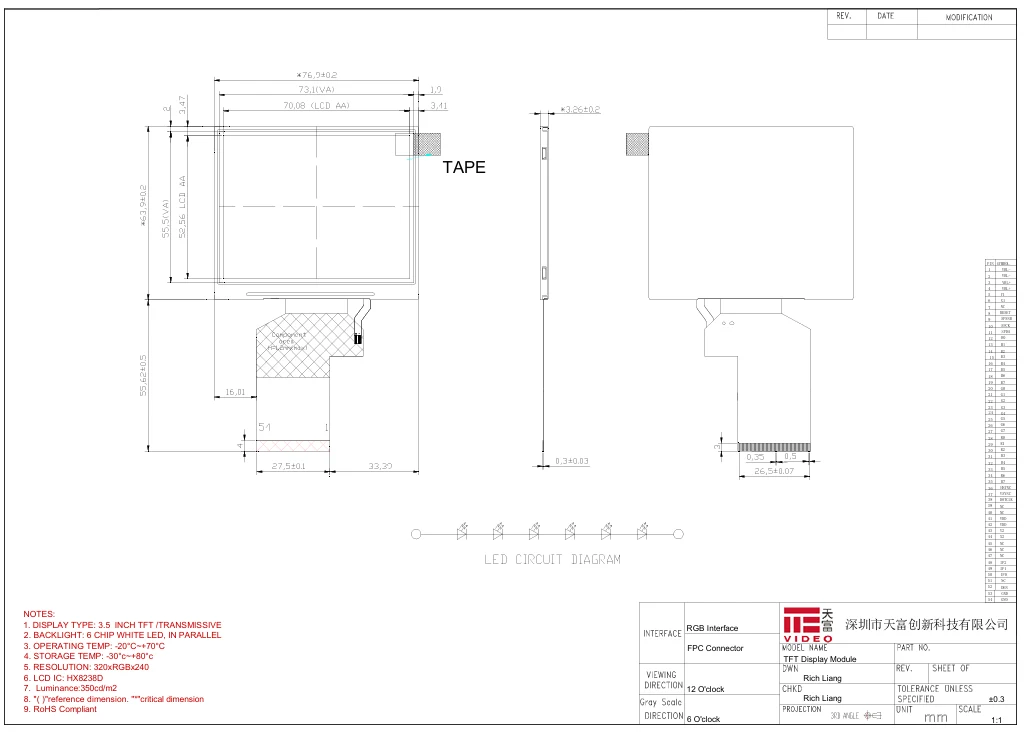

Giver flere sæt nøgledimensioner, herunder AA, OD, VA og gummiramme, hvilket letter kundernes strukturelle hulåbnings- og lamineringsdesign og sænker montagebesvær.

• Bred spændingsforsyning og lavt strømforbrug

Har et bredt spændingsindgangsområde på 2,6V–3,6V, med lav følsomhed over for strømforsyningsudsving, velegnet til batteridrevne eller industrielle strømforsyningsmiljøer.

Din betroede LCD-partner med 16 års specialiseret erfaring --- Tianfu

Når du sammenligner flere leverandører, ud over parametre og priser, vil vi gerne formidle vores unikke værdi som en lille og mellemstor producent med over 16 års dedikeret erfaring i industrien med flydende krystalskærme. Hvis du vælger os, får du mere end blot et displaymodul – du får en stabil, pålidelig og meget lydhør langsigtet partner.

✅ Vi kender vores produkter, og endnu vigtigere, vi forstår dine behov

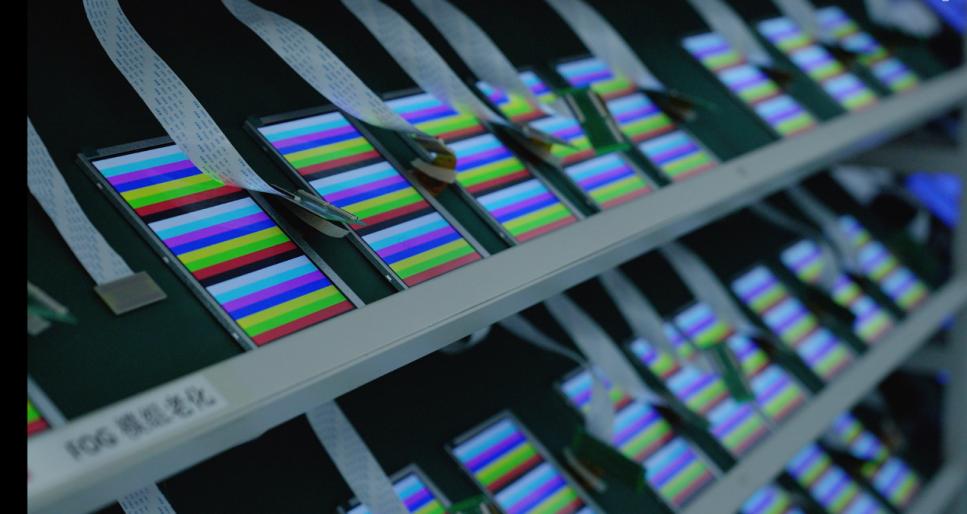

· Gennemprøvede fremstillingsprocesser: 16 års akkumuleret erfaring har givet os en dybtgående beherskelse af anvendelsen af ​​klassiske driver-IC'er såsom HX8238D. Fra COG-binding og ITO-filmlaminering til ældningstest og 100 % inspektion har vi etableret modne og stabile produktionsarbejdsgange, der sikrer, at hvert modul, du modtager, leverer ensartet ydeevne, pålidelighed og holdbarhed.

· Pain Point-målrettet design: Modulets multi-interface kompatibilitet (RGB/CCIR) og industriel-grad bred temperaturtolerance er resultaterne af designoptimeringer baseret på omfattende kundefeedback. Vi forstår, at små og mellemstore kunder har brug for en "alsidig" og robust skærm for at opfylde de forskellige krav til flere projekter.

✅ Vores moderate skala betyder større fokus og fleksibilitet

· Hurtig reaktion og kommunikation: Ingen besværlige procedurer, der er typiske for store virksomheder. Dine tekniske forespørgsler, specifikationsbekræftelser eller ændringsanmodninger vil blive håndteret direkte af erfarne ingeniører eller projektledere, med responstider målt i timer frem for dage.

· Fleksibel tilpasningssupport: Uanset om du har brug for justeringer af FPC-længde, interface-pinout, baggrundsbelysningens lysstyrke eller små batch-tilpasninger af specifikke firmwareinitialiseringskoder, har vi muligheden for hurtige tekniske svar. Din ordre på 500 enheder behandles med samme prioritet som nøglekonti.

· Fokusdrevet værdi: Vi er specialiseret i fremstilling af små til mellemstore TFT- og berøringsskærme, med alle procesforbedringer og kvalitetskontrolforanstaltninger centreret om denne kerneforretning. Det, du får, er resultatet af et team dedikeret til et fokuseret ekspertiseområde.

✅ Vi værdsætter vores omdømme, sikrer kontrolleret kvalitet og stabil forsyning

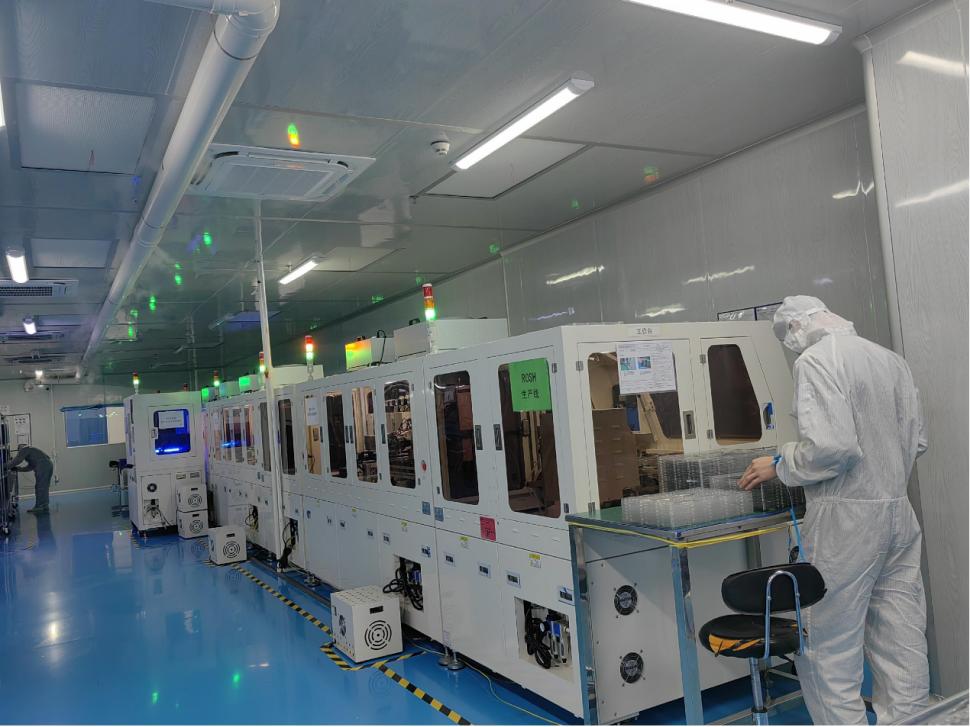

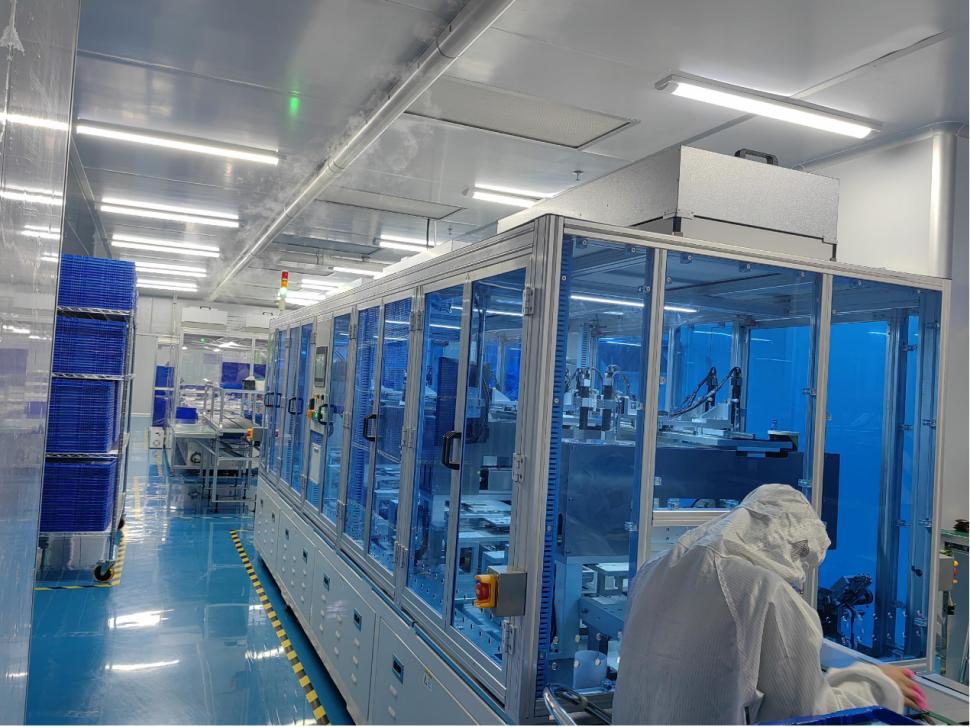

· In-house ledelse i fuld cyklus: Fra materialeanskaffelse og SMT-placering til modulmontage og testning gennemføres alle kritiske processer i vores egne faciliteter. Dette sikrer fuld kvalitetssporbarhed og kontrol, hvilket eliminerer risikoen for kvalitetsudsving forårsaget af outsourcing.

· Langsigtet forsyningsforpligtelse: Vi anerkender fuldt ud vigtigheden af ​​produktlivscyklus for dine projekter. For klassiske komponenter såsom HX8238D har vi etableret et sikkert lagersystem og kan levere garanteret kontinuerlig forsyning, der understøtter dine langsigtede produktionsbehov uden bekymringer.

· Gennemsigtigt samarbejde: Vi leverer gerne detaljerede datablade, testrapporter og endda procesintroduktioner. Vi tror på, at kun når kunder træffer informerede købsbeslutninger, kan der opbygges langsigtede partnerskaber.

✅ Omfattende før- og eftersalgssupport

· Klar-til-brug udviklingssupport: Hvert modul leveres med klare grænsefladedefinitioner, validerede driverkoder (kompatible med almindelige MCU-platforme) og skematiske referencer, hvilket reducerer dine ingeniørers fejlretningstid markant.

· Hjælp til produktionsimplementering: Hvis du bruger vores moduler for første gang, kan vi give retningslinjer for lodning, monteringsforholdsregler og enkel funktionstest, der hjælper dig med at opnå en jævn masseproduktion.

· Pålidelig kvalitetssikring: Alle moduler gennemgår 100 % elektrisk testning og inspektioner af prøveudtagningspålidelighed før forsendelse og er understøttet af en 12-måneders kvalitetsgaranti.

Sammenfattende betyder det at vælge os at vælge en pålidelig partner, der tilbyder:

Produkter raffineret af 16 års brancheerfaring + Agile lydhørhed over for dine tilpasningsbehov som en lille og mellemstor virksomhed + Strenge kvalitetskontrol, som om vi beskytter vores eget brand.

Vi er måske ikke den største leverandør på markedet, men vi er forpligtet til at være den, der forstår dig bedst og giver dig den største ro i sindet.

faq

Q1: Understøtter denne skærm berøringsfunktionalitet?

Ja, dette modul integrerer en resistiv berøringsskærm (ITO-film), der understøtter enkeltpunktsberøring. Den har et standard 4-leder resistivt interface og kræver en ekstern berøringskontrolchip eller en MCU med indbygget ADC.

Q2: Kan du levere en version med kapacitiv touch?

Den nuværende standardversion kommer med resistiv berøring. For kapacitiv berøring (understøtter flerpunktsberøring), kontakt os venligst for tilpasning.

Q3: Hvad er forskellen mellem CCIR656 og CCIR601 i grænsefladen? Hvordan skal jeg vælge?

CCIR656 er et indlejret synkroniseringssignalformat (almindeligvis brugt til digitale videostreams), mens CCIR601 er et separat synkroniseringssignalformat. Hvis din processor udsender standard ITU-R BT.656/BT.601 videosignaler (f.eks. visse multimedieprocessorer), er direkte forbindelse mulig. Hvis du er i tvivl, bedes du angive din primære kontrolmodel, så hjælper vi med valget.

Q4: Kan driftstemperaturområdet på -10°C ~ +60°C udvides til et bredere område?

Standardproduktet har dette temperaturområde. For industrielle brede temperaturkrav såsom -30°C ~ +80°C, kan tilpasning diskuteres, hvilket normalt involverer justeringer af flydende krystalmaterialer og fremstillingsprocesser.

Q5: Findes der matchende driverkort eller adapterkort?

Vi kan levere RGB-adapterkort og touch-adapterkort (inklusive touch-IC'er) for at forenkle dit kredsløbsdesign. Kontakt venligst vores salgsteam for detaljer.

Produktions- og brugsrelateret

Q6: Hvad er ESD-beskyttelsesniveauet for modulet?

Modulet har bestået ESD-test på ±8kV (luftudledning) / ±4kV (kontaktudladning), hvilket opfylder kravene i generelle industrielle miljøer. Det anbefales at tage passende jordings- og isoleringsforanstaltninger ved design af produkthuset.

Q7: Vil en responstid på 15ms forårsage bevægelsessløring?

15ms er den typiske grå-til-grå responstid, som er tilstrækkelig til de fleste scenarier såsom industriel kontrol, instrumentering og interaktive grænseflader. For højhastighedsvideoafspilning (f.eks. over 30 fps) anbefales det at evaluere den faktiske dynamiske billedydelse.

Q8: Hvordan er modulets baggrundslys tilsluttet?

Selve modulet inkluderer ikke et baggrundsbelysningsdriverkredsløb, men giver LED-baggrundsbelysningsstifter (normalt +3,3V og GND). Du skal tilslutte en ekstern konstantstrømkilde eller baggrundsbelysningsdriverkredsløb. Strømmen afhænger af den serie-parallelle konfiguration af baggrundsbelysnings-LED'erne (typisk værdi: ca. 60-100mA).
