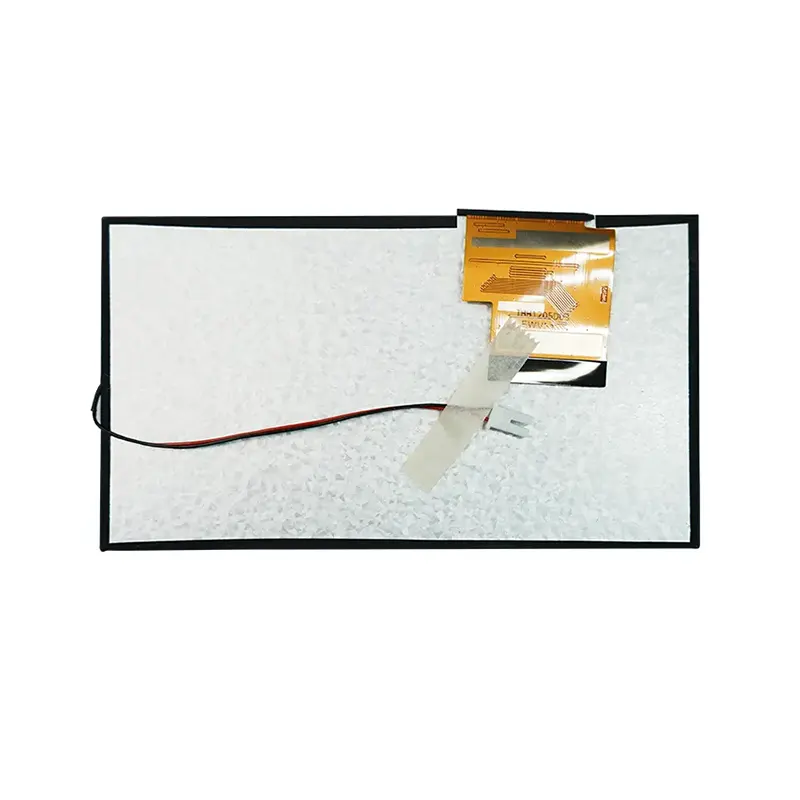

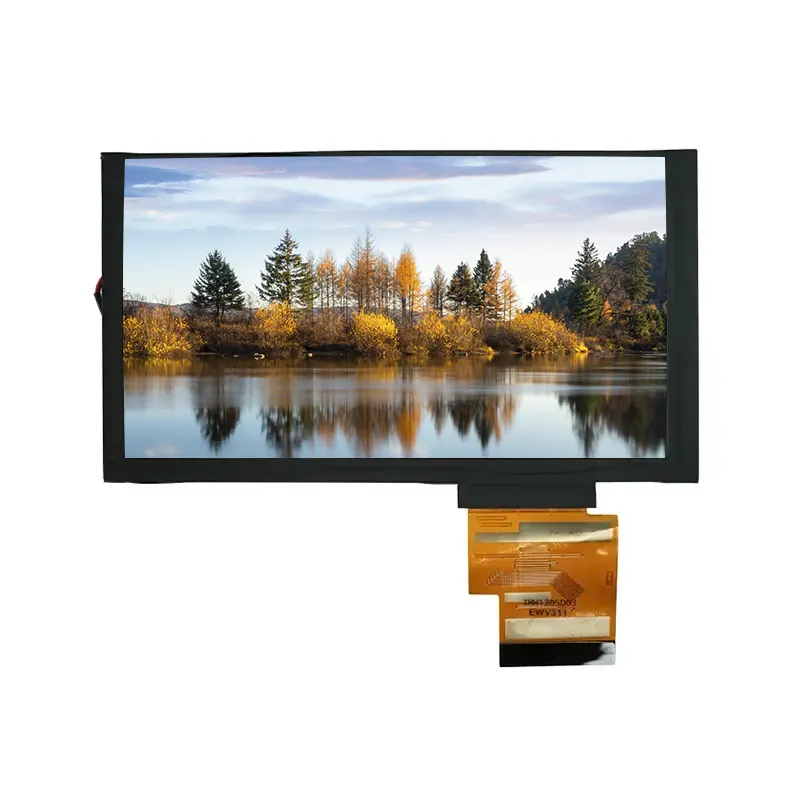

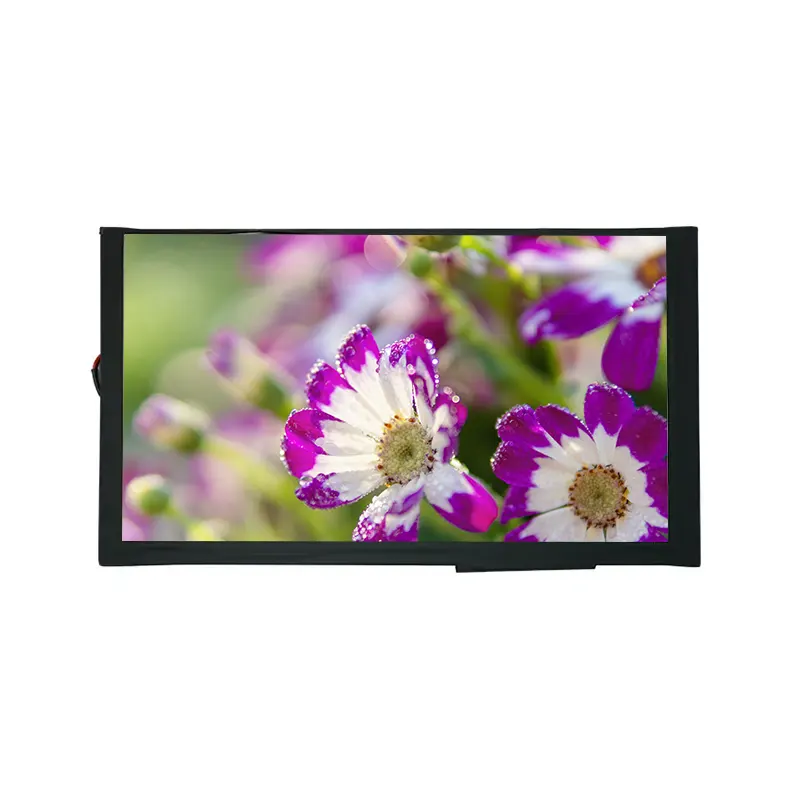

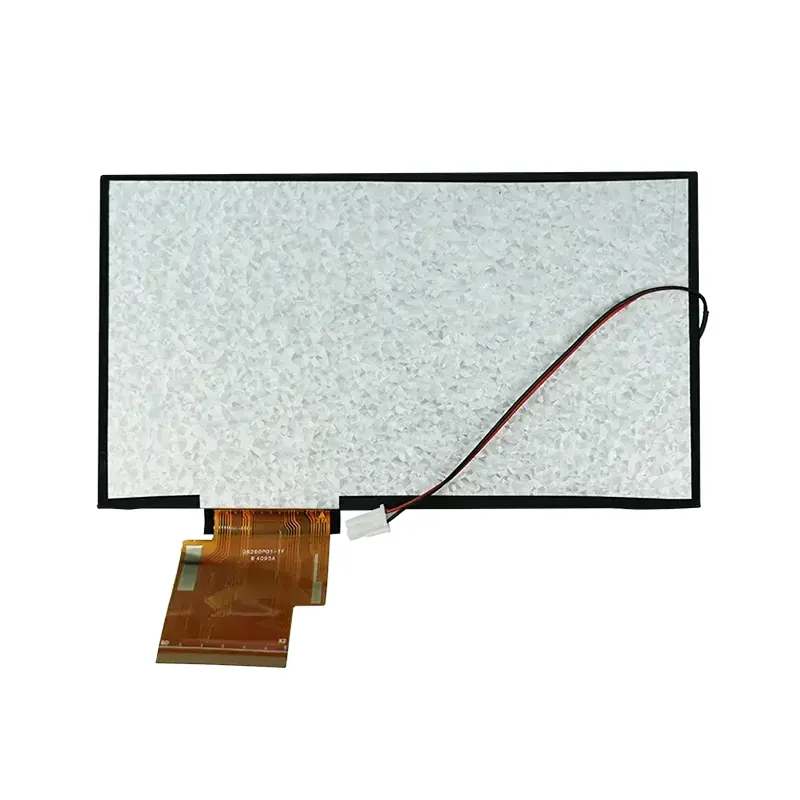

6,2' Wide Temp TN TFT LCD-skærmmodul

Hovedapplikationsscenarier

• Industrielle kontrolpaneler: Fabriksautomationsudstyr, PLC-kontrolsystemer, Human-Machine Interfaces (HMI)

• Displaysystemer til køretøjer: Instrumentbrætter til erhvervskøretøjer, terminaler til logistikkøretøjer, specielle køretøjskontrolskærme

• Udendørs udstyrsskærme: Solenergiovervågningssystemer, udendørs betalingsterminaler, offentlige informationsdisplays

• Displayer til medicinsk udstyr: Bærbare medicinske instrumenter, hjælpedisplay til diagnostisk udstyr

• Smart Home Control: Bygningsautomatiseringskontrolpaneler, smarte centrale kontrolsystemer

Tianfu 6,2' Wide Temp TN TFT LCD-skærmmodul På lagerspecifikation

Tianfu tilpasset 6,2' Wide Temp TN TFT LCD-skærmmoduldetaljer

Optisk ydeevne fordele

Skærm med høj lysstyrke: Med en typisk lysstyrke på 500 cd/m² er den næsten dobbelt så lysstærk som standardskærme i forbrugerkvalitet (250-300 cd/m²), hvilket sikrer perfekt synlighed selv i direkte sollys eller stærkt omgivende lys.

Brede betragtningsvinkler: Opnår en synsvinkel på 150° (CR≥10) både vandret og lodret. Denne funktion er afgørende, når flere operatører skal se skærmen samtidigt, eller når enheden er installeret i utraditionelle positioner.

Hurtig respons: En samlet responstid på 25ms (stigning + fald) sikrer dynamiske informationsopdateringer uden bevægelsessløring, hvilket gør den velegnet til visning af realtidsdata, overvågning af feeds og grundlæggende animerede grænseflader.

Farveydelse: Kan prale af en 50 % NTSC farveskala. Selvom det ikke er så omfattende som avancerede forbrugerskærme, opfylder det fuldt ud kravene til industrielle indikatorer, statusmeddelelser og grafisk datavisualisering.

Miljøtilpasning og pålidelighed

Bred temperaturdrift: Driftstemperaturområde på -20°C til 70°C, velegnet til miljøer lige fra kolde lagre til højtemperaturværksteder. Opbevaringstemperaturområdet er endnu bredere ved -30°C til 80°C, hvilket sikrer sikkerhed under transport og lager.

Robust baggrundsbelysningssystem: Anvender en række af 21 hvide LED'er med et strømforsyningsdesign på 9,6V/210mA, hvilket giver ensartet og stabil baggrundsbelysning med en typisk levetid på over 50.000 timer.

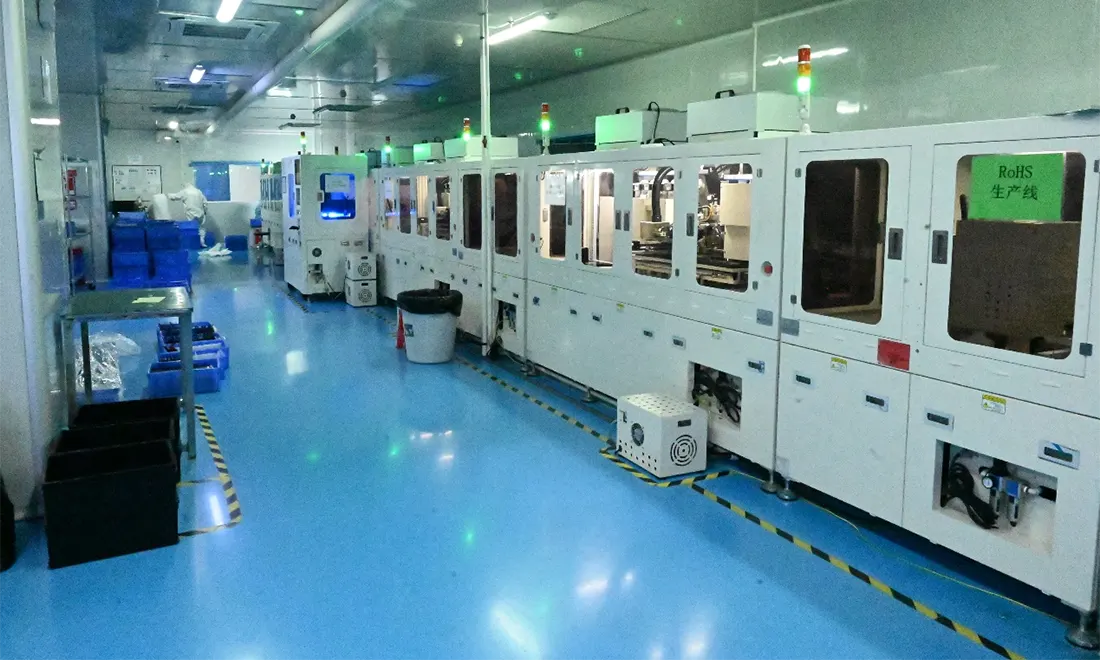

Produktionskvalitetskontrol

• Stikprøver til højtemperatur- og højfugtighedstest (85°C/85%RH i 240 timer) pr. batch.

• Termisk stødtest (-20°C ⇄ 70°C i 1000 cyklusser).

• Vibrations- og mekanisk stødtest for at opfylde kravene til installation af industriudstyr.

Ydeevnekonsistensgaranti

• Lysstyrke Ensartethed kontrolleret til over 85 %.

• Ingen lyse/mørke pixelgaranti (Nul-defekt pixelkvalitet tilgængelig efter anmodning).

• Farvekonsistens mellem batches kontrolleret med ΔE < 5.

Kompatibilitet og integrationssupport

• Understøtter standard RGB-interface, kompatibel med almindelige industrielle processorer.

• Giver detaljerede grænsefladedefinitioner og tidsspecifikationsdokumenter.

• Valgfri resistive eller kapacitive berøringspaneler (sælges separat).

• Tilbyder referencekredsløbsdesign og initialiseringskodeeksempler.

Hvad har gjort Tianfu til vores kunders valg i 16 år?

Et årti af ekspertise: Med over 10 år dedikeret til industrielle displayløsninger, forstår vi dybt de unikke krav til industrielle applikationer. I modsætning til skærme i forbrugerkvalitet, der prioriterer ekstreme farver og slanke profiler, fokuserer vi på pålidelighed, miljøtilpasningsevne og langsigtet stabilitet.

Gennemprøvet feltpræstation: Vores displaymoduler er blevet valideret i over 5.000 industrielle implementeringer verden over, herunder:

• Vindenergiovervågningssystemer i den ekstreme kulde i Nordeuropa (kontinuerlig drift ved -25°C)

• Instrumentering af olieboreplatforme i de høje temperaturer i Mellemøsten (omgivelsestemperaturer på 50°C+)

• 24/7 Manufacturing Execution System (MES) terminaler

Forpligtelse til teknisk support

• Levering af omfattende teknisk dokumentation og integrationsvejledninger.

• Et teknisk supportteam med et gennemsnit på 8+ års erfaring med industrielle elektroniske produkter.

• Understøttelse af prøvetestning og hurtig levering til små batchordrer.

• En forpligtelse til langsigtet levering og livscyklusstøtte til industriprodukter.

En sag fra vores klient: Display Upgrade for Intelligent Warehouse Logistics Terminals

Kundebaggrund og udfordringer: Et stort e-handelslogistikcenter er et presserende behov for at opgradere displayene på sine lagermobildataterminaler (PDA'er). De originale skærme manglede tilstrækkelig lysstyrke under den højintensive belysning af lageret, hvilket gjorde det vanskeligt for operatører at læse stregkodescanninger og lageroplysninger. Derudover fik de betydelige temperaturudsving inden for lageret (fra kølezoner til højtemperatur sommerforhold) standardskærme til at sænke farten eller svigte, hvilket i høj grad påvirkede sorteringseffektiviteten og nøjagtigheden.

Vores løsning: Kunden adopterede vores 6,2' Wide Temp TN TFT LCD-skærmmodul. Dens 500 cd/m² høje lysstyrke sikrer klar synlighed under alle typer belysning. Det brede driftstemperaturområde på -20°C ~ 70°C tilpasser sig perfekt til det komplekse lagermiljø, hvilket garanterer stabil enhedsdrift året rundt. Ydermere giver den 150° brede synsvinkel operatører mulighed for nemt at læse information, uanset hvordan de holder enheden.

Anvendelsesresultater: Efter udstyrsopgraderingen blev effektiviteten af ​​sorteringsmaskiner, der læste skærminformation, forbedret med over 30 %, og fejlprocenten forårsaget af skærmproblemer faldt betydeligt. Kundefeedback indikerer, at skærmens pålidelighed har reduceret udstyrets nedetid drastisk til vedligeholdelse, hvilket giver et solidt grundlag for den "regelmæssige drift af det intelligente logistiksystem."

Q1: Er denne skærm tydeligt synlig udendørs i direkte sollys?

A: Ja, absolut. Designet med høj lysstyrke på 500 cd/m² er specielt udviklet til udendørs og høje omgivende lysforhold. Sammenlignet med standard mobiltelefonskærme (typisk 300-400 cd/m²) bevarer vores skærm fremragende læsbarhed i stærkt lys. Vi anbefaler at parre den med en anti-glare (AG) overfladebehandling for at opnå optimale resultater.

Q2: Inkluderer driftstemperaturområdet på -20°C til 70°C starttemperaturen?

A: Ja, dette er det fulde driftstemperaturområde, inklusive både kolde og varme opstarter. Ved -20°C kan det tage lidt længere tid for skærmen at nå maksimal lysstyrke (normalt 30-60 sekunder), men den vises normalt. Til mere ekstreme applikationer kan vi levere specialversioner efter anmodning.

Q3: Er et kontrastforhold på 140:1 tilstrækkeligt? Det virker lavere end forbrugerprodukter.

Svar: Standarder for kontrastforhold for industrielle skærme adskiller sig fra forbrugerprodukter. 140:1-tallet er målt ved en høj lysstyrke på 500 cd/m². Den faktiske visuelle ydeevne er langt overlegen i forhold til forbrugerskærme, der opererer på samme lysstyrkeniveau. Vores optimering sikrer den bedst mulige læsbarhed i industrielle miljøer, som ofte er udsat for interferens med omgivende lys.

Q4: Vil en responstid på 25ms forårsage bevægelsessløring?

A: Til industrielle applikationer er en samlet responstid på 25ms helt tilstrækkelig. Industrielle grænseflader består primært af dataopdateringer og statusindikatorer frem for højhastighedsvideoafspilning. Denne responstid sikrer jævne opdateringer af dynamiske data, samtidig med at den giver bedre spændingsstabilitet og længere levetid.

Spørgsmål 5: Understøtter den berøringsfunktion?

A: Dette produkt er et kernedisplaymodul, men vi kan levere en komplet display + touch-integrationsløsning. Vi samarbejder med adskillige leverandører af højkvalitets berøringspaneler for at tilbyde enten Resistive (bedre til behandsket betjening) eller Kapacitive berøringsløsninger, hvilket sikrer, at den optiske ydeevne og pålidelighed er perfekt afstemt.

Q6: Hvad er levetiden for baggrundsbelysnings-LED'erne, og er udskiftning vanskelig?

A: Baggrundsbelysningssystemet er designet til en levetid på over 50.000 timer (ca. 5-6 år under typisk brug). LED'erne bruger et array-design, så svigt af en enkelt LED vil ikke få hele baggrundsbelysningen til at svigte. Til applikationer, der kræver højere pålidelighed, kan vi tilbyde versioner med redundant design.

Q7: Hvad er minimumsordremængden (MOQ), og hvad er leveringstiden?

A: MOQ for standardmodeller er 100 enheder, mens prøver er tilgængelige fra 1 enhed. Se venligst nedenstående tabel for specifikke leveringstider; hasteordrer kan forhandles til fremskyndet produktion. Vi opretholder sikkerhedslager for vores mest populære modeller for at imødekomme vores kunders presserende behov.
