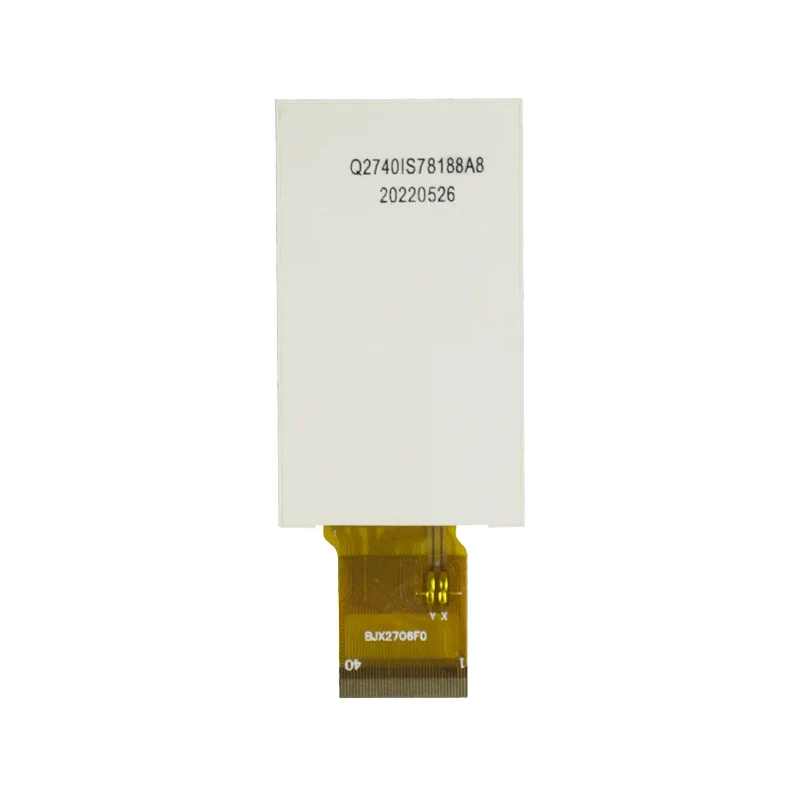

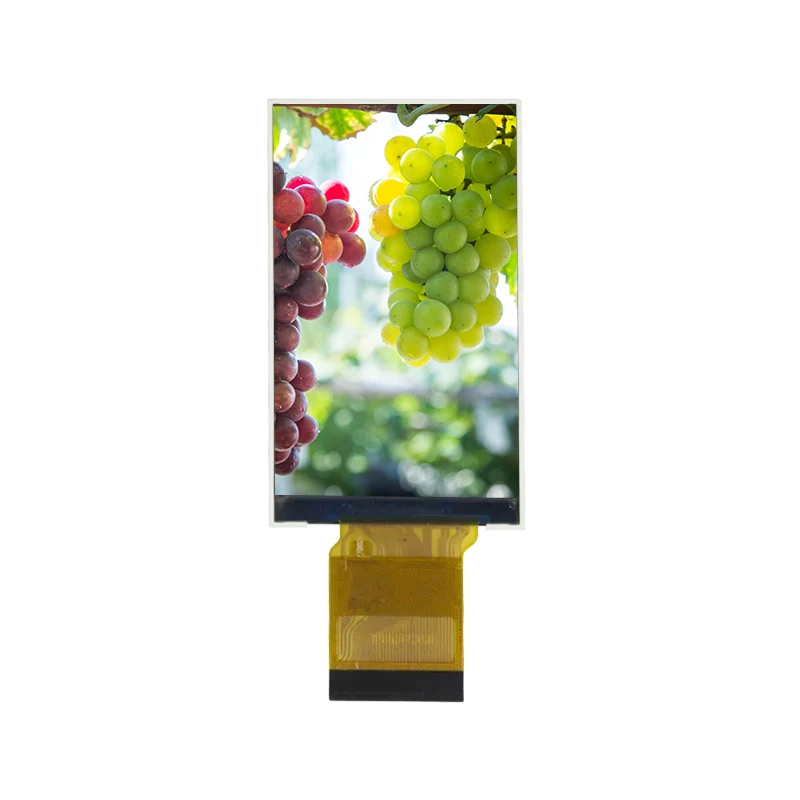

3,92' Wide Temp IPS TFT LCD-skærmmodul

Som en professionel kinesisk LCD-producent og brugerdefineret leverandør introducerer Tianfu dette 3,92' Wide Temperature IPS TFT LCD-skærmmodul, der understreger høj omkostningseffektivitet og pålidelighed. Dette modul bruger ST7796 driver IC, har en opløsning på 320×320 og understøtter 16,7 millioner farver, der leverer klare, detaljerede og stabile billeder på en 3,92-tommer IPS-skærm med brede betragtningsvinkler. Produktet kan prale af brede driftstemperaturegenskaber (-20°C til +70°C), hvilket gør det velegnet til barske miljøer såsom udendørs, industrielle og bilindustrien. Den understøtter også MCU/SPI-grænseflader og et bredt spændingsområde (2,5V–3,6V), hvilket gør den ideel til bærbare enheder med lavt strømforbrug.

Hvad er den i stand til?

Realtidsinformationsvisualisering: Viser tydeligt grafik, ikoner, tekst og datagrænseflader

Kernen i Human-Machine Interface (HMI): Leverer en intuitiv berørings- eller knapbaseret interaktiv grænseflade til brugere

Laveffektdrift: Bredt spændingsdesign (2,5V–3,6V) ideelt til batteridrevne eller bærbare enheder

Stabil ydeevne over et bredt temperaturområde: Fungerer pålideligt i barske miljøer fra -20°C til +70°C, hvilket sikrer pålidelighed til udendørs, industrielle og automotive applikationer

Specifikation

Tianfu 3,92' Wide Temp IPS TFT LCD-skærmmodul detaljer

Bærbare skærme: Viser tydeligt puls-, ilt- og blodtryksbølgeformer. Håndholdte diagnostiske enheder: Interfaces til ultralydsbilleddannelse og instrumenter til screening af kropstemperatur

Automotive & Transport

Automotive Central Control Auxiliary Screens: Display til styring af klimaanlæg og dæktryksovervågning. Instrumentpaneler til elektriske køretøjer: Display til batteriniveau, hastighed og navigationsalarmer

Industriel Automation & HMI

Industrielle kontrolpaneler: PLC-statusovervågning og visualisering af produktionslinjedata

Smart Home Control Screens: Integreret grænseflade til sikkerhed, temperaturkontrol og belysning

Test- og måleinstrumenter

Oscilloskoper og spektrumanalysatorer: Realtidsbølgeformgengivelse

Smart elmålere og energistyring: Strømforbrugskurver og alarminformationsdisplay

Forbrugerelektronik og smarte enheder

Smart Watches/Fitness-udstyr: Tilpasset til rundt UI-design

Home Appliance Paneler: Interaktive grænseflader til kaffemaskiner og ovne.

Kvalitetskontrol er kernen i det, vi laver.

Pålidelighedstest (overensstemmende med industristandarder)

Højtemperaturopbevaringstest: Vedvarende drift i 240 timer ved 80°C, med fuld funktionalitet bevaret efter genopretning.

Lavtemperaturopbevaringstest: Vedvarende eksponering i 240 timer ved -30°C, uden frysning af flydende krystaller eller funktionssvigt.

Driftstest med høj temperatur og høj luftfugtighed: Kontinuerlig drift i 240 timer ved 60°C og 90 % relativ luftfugtighed uden korrosion eller uregelmæssigheder i displayet.

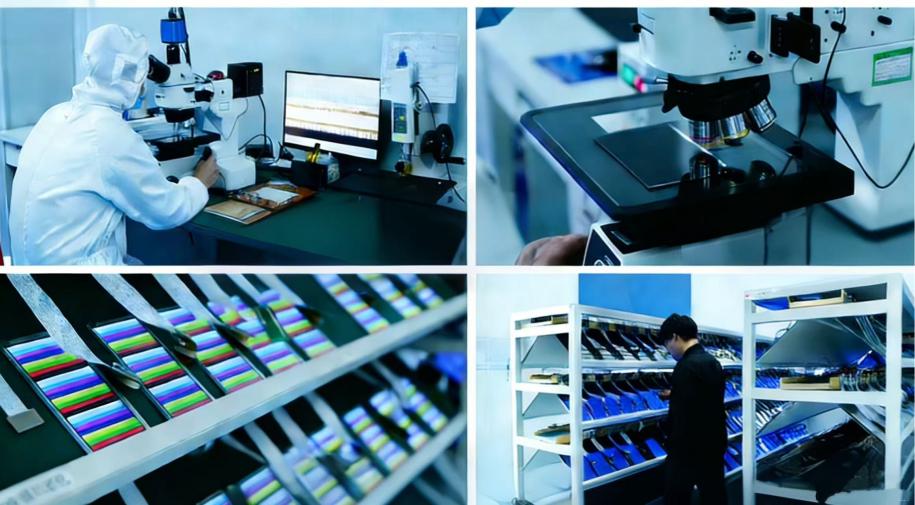

Produktions- og kvalitetskontrolstandarder

Fuldt automatiseret SMT-samling: Sikrer ensartet loddekvalitet.

100 % Power-On Inspection: Pixeltest, farveensartethedsanalyse og baggrundsbelysningsydelse.

Indbrændingstest: 48 timers kontinuerlig drift ved stuetemperatur for at eliminere defekte produkter på et tidligt stadium.

Hvordan kan vi tilpasse en LCD til dig?

Tilpasningstjenester og procesflow

Tilpasningsmuligheder

Interfacejustering: SPI/MCU-prioritetskonfiguration og pin-sekvenstilpasning.

Indstilling af baggrundslys: Tilpasning af lysstyrke, farvetemperatur (2700K–6500K) og dæmpningsmetode (PWM/analog).

Overfladebehandling: Antirefleksbelægning, anti-fingeraftryksbelægning og blank/mat laminering.

Formfaktorændring: FPC-længde og interfacepositionsjustering med understøttelse af tilpasset hulning.

Berøringsskærmintegration: Resistiv/kapacitiv berøringsskærm (understøtter op til 10-punkts berøring).

Procesflow

Kravanalyse: Konsultation af teknisk team for at bekræfte opløsning, grænseflade og miljøkrav.

Løsningsdesign: Levering af kredsløbsforbindelsesdiagrammer og driverinitialiseringskode (kompatibel med Arduino, STM32, Raspberry Pi).

Prøvefremstilling: Levering af 3-5 testprøver inden for 5-7 arbejdsdage.

Verifikation og fejlretning: Hjælp til displaytest, optimering af strømforbrug og test af temperaturstigning.

Små-batch-prøveproduktion: Indledende batch på 50-500 enheder, ledsaget af inspektionsrapporter.

Masseproduktion: Levering inden for 15-20 dage, med dokumentation for batchkvalitet.
