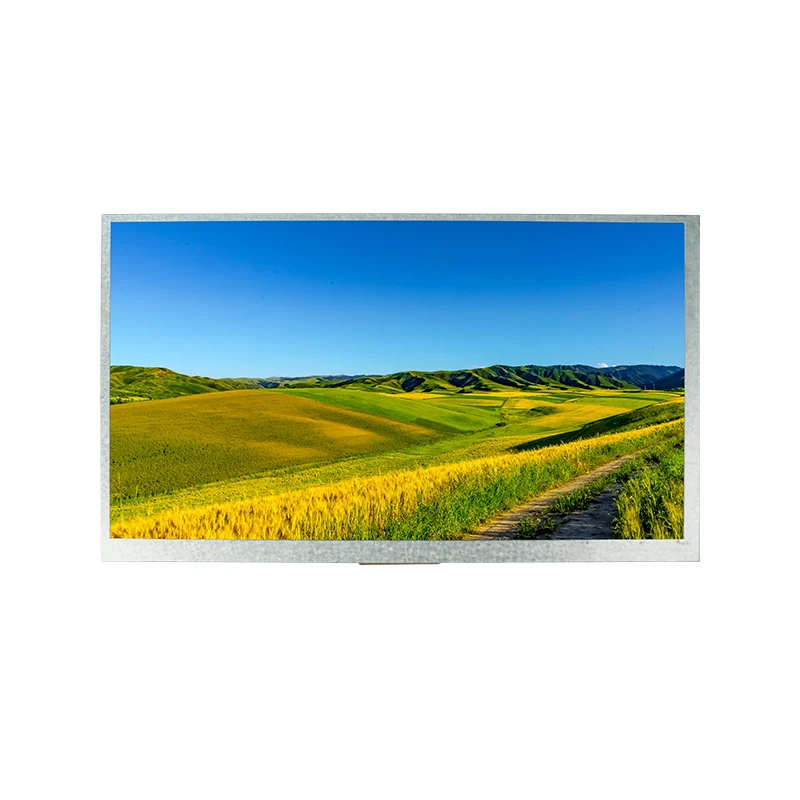

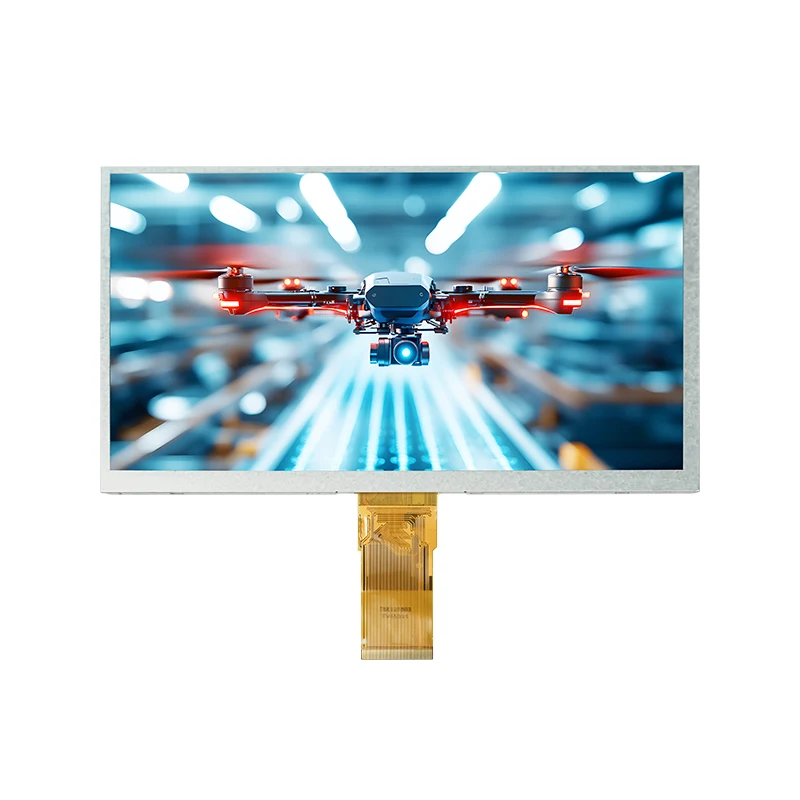

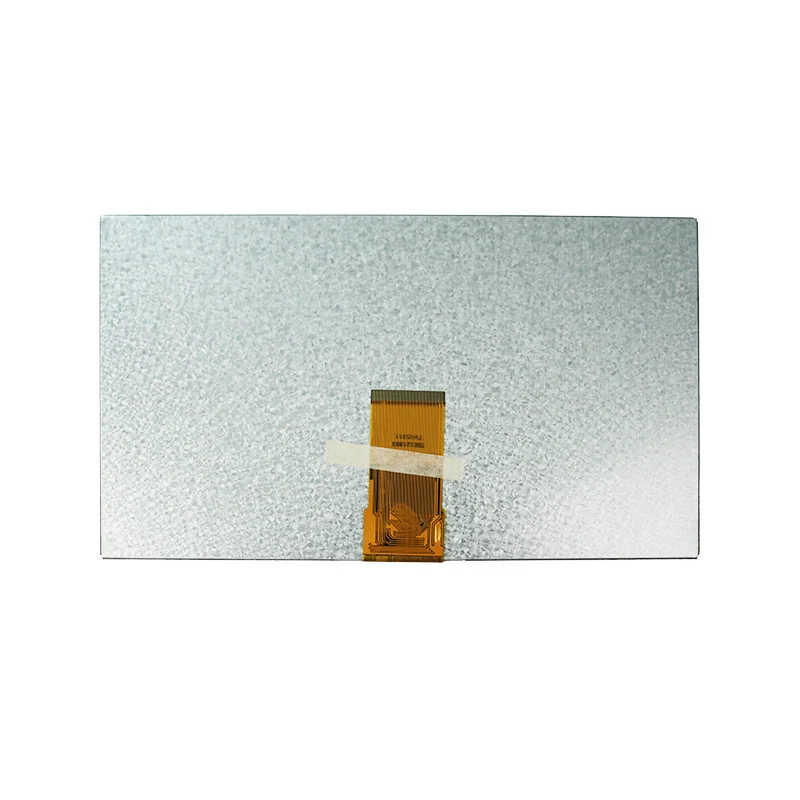

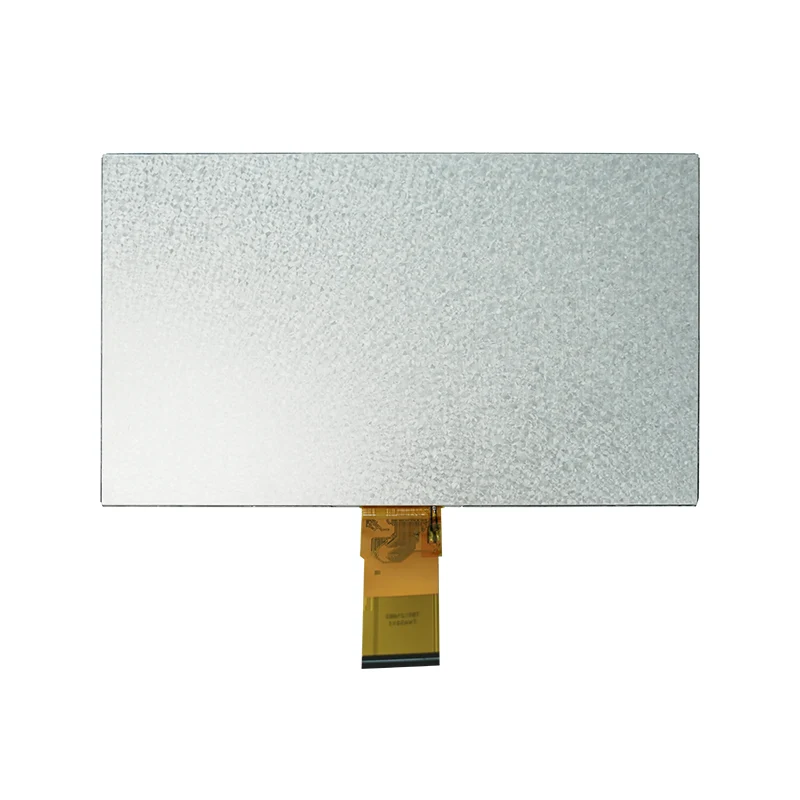

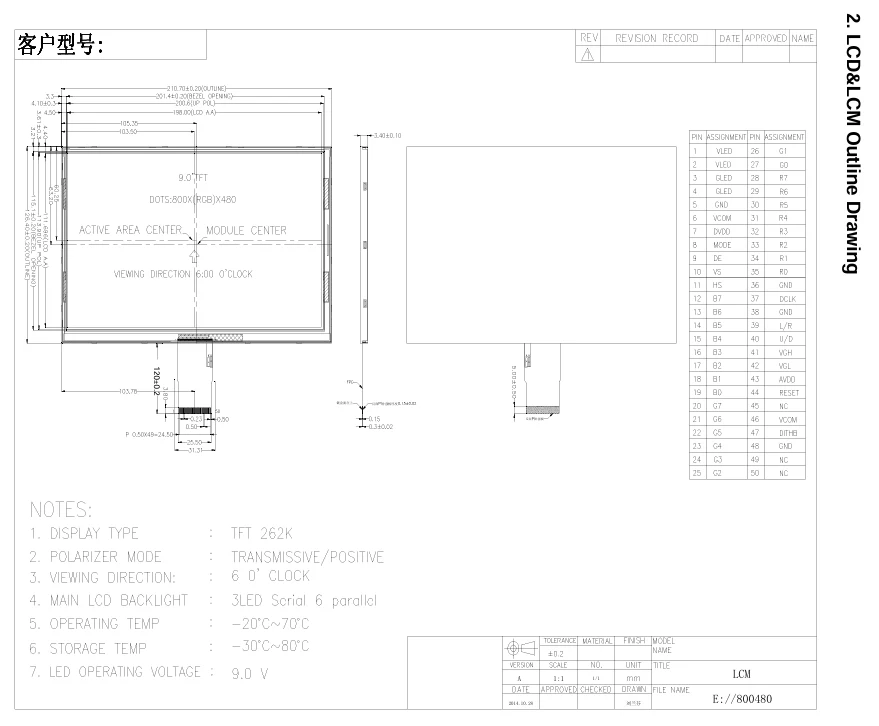

9.0 'HMI Square TFT LCD Display Module

Kernespecifikationer

Visstørrelse

9,0-tommer A-SI TFT-LCD (transmissiv)

Opløsning

800 (RGB) × 480 pixels (RGB-Stripe)

Visningstilstand

Normal hvid TN, klokken 6 Visningsretning

Interface

24-bit parallel RGB (MPU-interface)

Strømforsyningsspænding

Digital: 2,8–3,3 V (DVDD)
Analog: 9,4–9,8 V (AVDD)
Gate spænding: VGH = 17–19 V, VGL = -6,6 ~ -5,4 V

Baggrundsbelysning

Hvid LED × 18 (samlet strøm: 120 Ma)

Absolutte maksimale ratings

Driftstemperatur

-20,0 ℃ ~ 70,0 ℃

Opbevaringstemperatur

-30,0 ℃ ~ 80,0 ℃

Elektriske egenskaber

Digital forsyningsspænding (DVDD)

3,0 V (min) / 3,3 V (type) / 3,6 V (max)

Analog forsyningsspænding (AVDD)

9,4 V (min) / 9,6 V (type) / 9,8 V (max)

Gate på spænding (VGH)

17 V (min) / 18 V (type) / 19 V (max)

Gate off spænding (VGL)

-6,6 V (min) / -6 V (type) / -5,4 V (max)

Common Electrode Driving Signal (VCOM)

3,7 V (type)

Baggrundsbelysningsspecifikationer

LED fremad spænding

9,0 V (typ) / 9,9 V (max)

LED -levetid

20.000 timer

LED -luminans

≥3000 cd / m²

LCM -luminans

120 cd / m²

Tidsparametre (vandret)

DCLK -frekvens

33,3 MHz (typ) / 50 MHz (MAX)

Horisontalt displayområde

800 DCLK

HS PULSE -bredde

1 dclk (min) / 48 dclk (type)

HS tilbage veranda

88 DCLK

HS Front veranda

40 DCLK

Standardprodukter

Tilpassede produkter

Bestilsmængde

Leveringstid

Tilpasningstype

Leveringstid

1-30 stk

Straks

B/L & FPC & TP

inden for 5 uger

31-100 pc'er

1 uge

B/L & FPC & TP

inden for 5 uger

101-500 pc'er

inden for 2 uger

B/L & FPC & TP

inden for 5 uger

501-1000 pc'er

inden for 3 uger

B/L & FPC & TP

 inden for 5 uger

1001-5000 pc'er

inden for 3 uger

BL & FPC & TP

inden for 6 uger

5000+ stk

inden for 4 uger

BL & FPC & TP

inden for 6 uger
