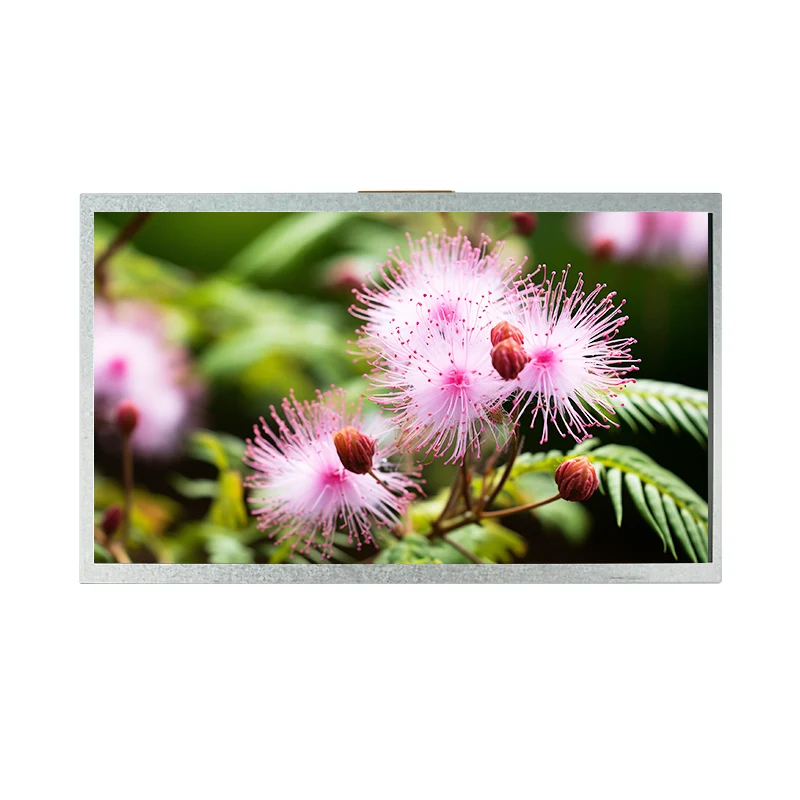

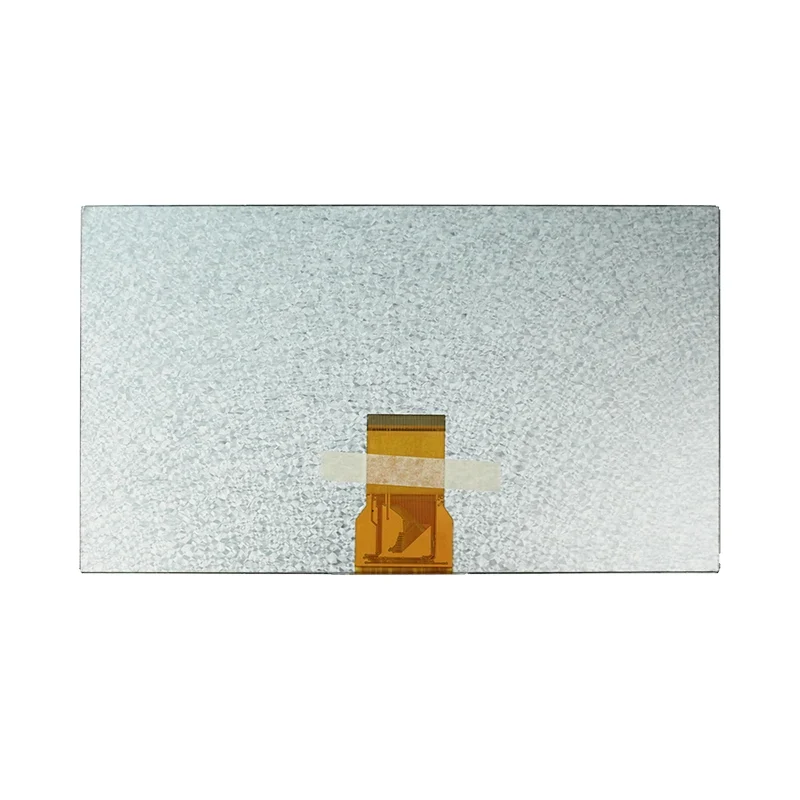

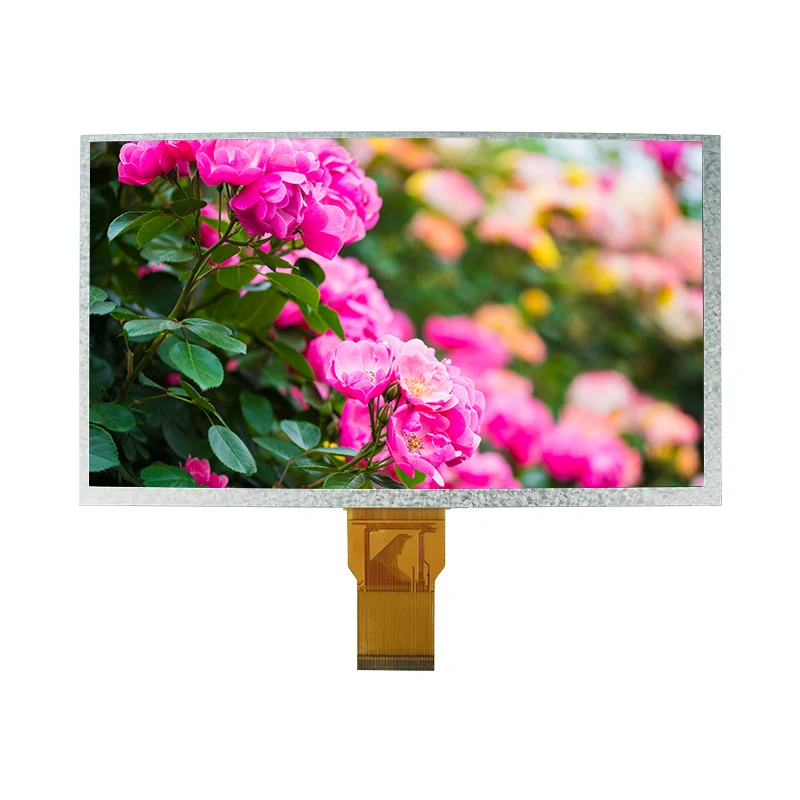

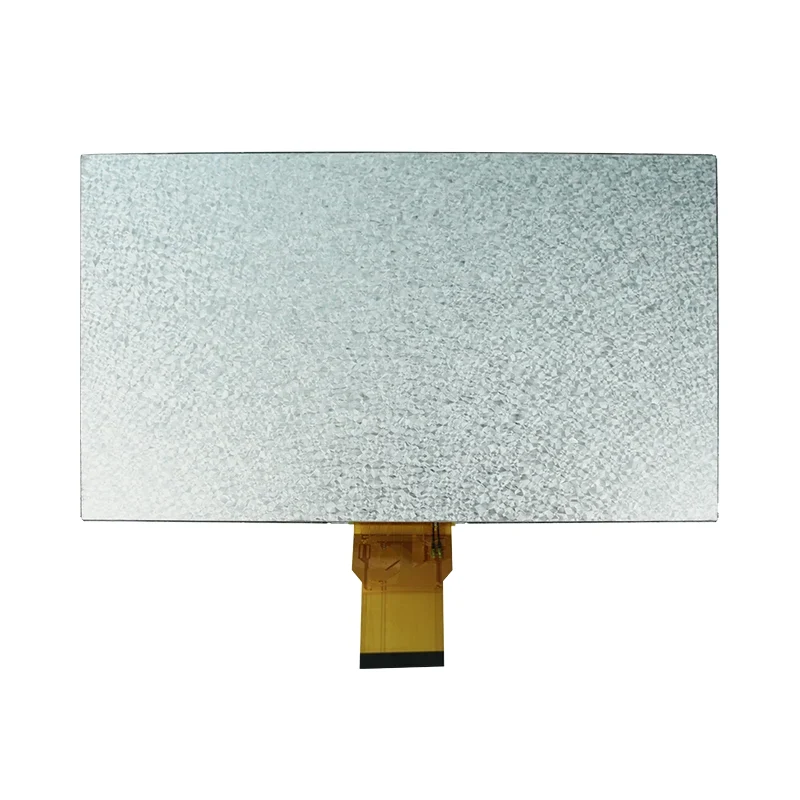

9,0' industrielt HDMI TFT LCD-skærmmodul

Vigtige fordele – hvorfor dette modul passer til dit design

📐WVGA højopløsningsklarhed

Klarhed 800×480 pixels med RGB-stribearrangement leverer skarpe billeder og fin tekst til HMI-grænseflader.

🔌Sømløs grænsefladekompatibilitet

24-bit parallel RGB (MPU interface) fungerer med de fleste industrielle og forbrugercontrollere, hvilket reducerer udviklingsindsatsen.

❄️🔥Bredt temperaturområde

Fungerer fra -10 ℃ til 60 ℃; opbevaring ned til -20℃. Pålidelig i uregulerede fabriksgulve eller udendørs kabinetter.

💡Baggrundsbelysning med lang levetid

20.000 timers LED-levetid minimerer nedetid og udskiftningsomkostninger. 120 cd/m² luminans giver fremragende læsbarhed.

⚙️COGTeknologi og flimmerkontrol

Chip-on-Glass emballage sikrer kompakthed, mens justerbar VCOM (4.0–4.4V) lader dig finjustere for minimalt flimmer.

🛠️Klar til tilpasning

Små-batch prøveordrer accepteret. FPC, B/L, berøringspanel og firmware, der kan tilpasses, så de matcher dine unikke krav.

Tekniske specifikationer

Detaljer

Applikationer og succeshistorier

Dette 9,0" HMI kvadratiske TFT LCD-modul er blevet implementeret med succes i en lang række industrier. Nedenfor er typiske tilfælde og eksempler fra den virkelige verden, hvor Tianfu Display hjalp kunder med at nå deres mål.

🏭Industriel Automation – Kontrolpanel til CNC-maskine

En europæisk maskinproducent havde brug for et robust display til deres CNC-operatørpanel. Den brede driftstemperatur (-10 ℃ til 60 ℃) og COG-kompaktheden tillod sømløs integration i deres eksisterende hus. Resultat: reduceret feltfejl med 30 % og forenklet montage.

🏥Medicinsk udstyr – Patientmonitorgrænseflade

Til opstart af medicinsk udstyr leverede vi et brugerdefineret FPC- og baggrundsbelysningsdesign, der passer til deres bærbare skærm. Kontrastforholdet på 350:1 sikrer en klar bølgeformsvisning selv i lyse hospitalsmiljøer. 12-måneders garanti gav dem tillid til lovpligtig indsendelse.

🏠 Smart Home – Central kontrolpanel

En smart home-integrator valgte dette modul for dets 24-bit RGB-interface, som muliggjorde jævn animationsgengivelse. Justerbar VCOM hjalp med at eliminere flimmer ved lav lysstyrke, hvilket forbedrede brugeren

oplevelse ved natbrug.

📊Kommerciel kiosk – udendørs billetterminal

Med opbevaringstemperatur ned til -20℃ overlevede modulet vinterforhold i udendørs kiosker. 20.000-timers baggrundsbelysningslevetid reducerede vedligeholdelsesopkald, hvilket sænker de samlede ejeromkostninger for kunden.

Tilpasningsmuligheder

• FPC (Flexible Printed Circuit):Rediger pinout, længde eller form for at matche dit stik.
• Baggrundslys (B/L):Juster lysstyrke, farve eller LED-layout til specifikke belysningskrav.
• Berøringspanel: Tilføjresistiv eller kapacitiv berøring med tilpasset overlay.
• Firmware og interface:Forudindlæs initialiseringssekvenser eller tilpas til ikke-standard MCU-timing.
• Dækglas og optisk limning:For forbedret holdbarhed og optisk klarhed.

Vores produktions- og kvalitetsflow

1. Design & Engineering Review:Vores team arbejder med dine skemaer for at verificere kompatibilitet og foreslå optimeringer.

2. Prototyping (2-3 uger):Små batchprøver til validering; iterative justeringer efter behov.

3. Plidelighedstest:Hver batch gennemgår temperaturcyklus-, vibrations- og ældningstests for baggrundsbelysning for at sikre, at specifikationerne overholdes.

4. Masseproduktion (3-6 uger):COG-binding, FPC-samling, baggrundsbelysningsintegration og optisk inspektion.

5,100 % udgående inspektion:Afsluttende elektrisk, optisk og visuel kontrol. Optegnelser om sporbarhed opbevares i 5 år.

Vi leverer også fuld dokumentation, herunder datablade, initialiseringskode og testrapporter - hvilket giver dine ingeniører mulighed for at integrere trygt.
