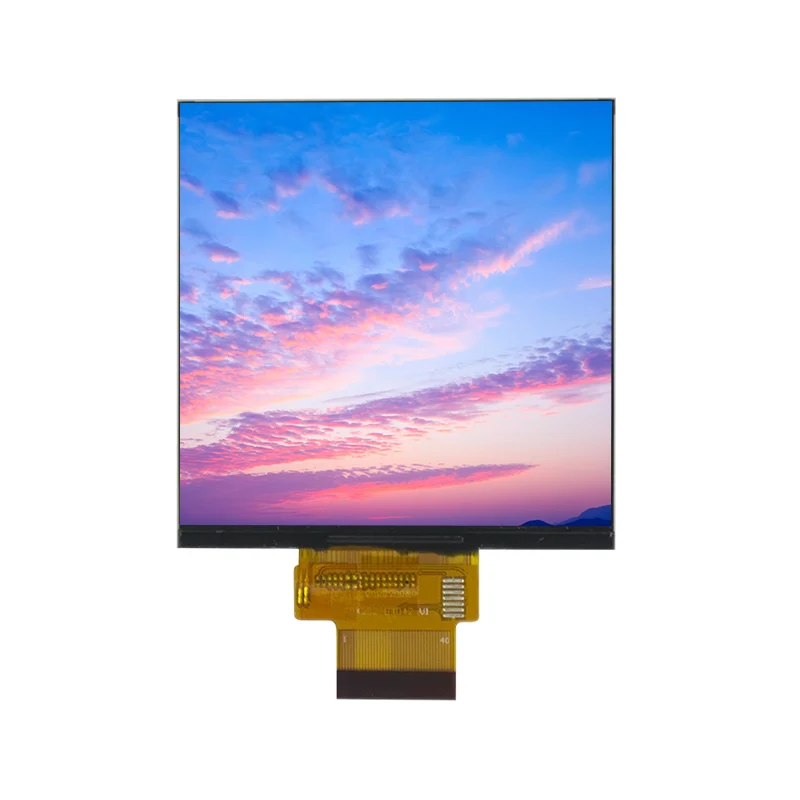

3.97 'Industrial IPS TFT LCD -skærmmodul

Modultype

3,97-tommer IPS TFT (A-SI)

Visopløsning

480 × 800 (WVGA)

Interfacetype

Mipi

Farvedybde

16,7 m farver

Driver IC

ST7796U

Mekaniske dimensioner

55,44 × 96,17 × 2,2 mm

Aktivt område

51,84 × 86,4 mm

Driftstemperatur

-20 ° C til +70 ° C.

Opbevaringstemperatur

-30 ° C til +80 ° C.

Elektriske specifikationer

Systemspænding (VDD)

2,5–3,6 v

TFT -gate på spænding (VGH)

11,5–17 v

TFT GATE OFF VOLTAGE (VGL)

-12-7,6 v

LED fremad spænding

24,8 V (3,1V × 8 LED'er)

Førte fremadstrøm

160 Ma

Elektro-optiske egenskaber

Lysstyrke (LCM -luminans)

450 cd / m²

Visningsvinkel (CR> 10)

Horisontal/lodret: 80 ° –85 °

Kontrastforhold

550: 1 (min) - 800: 1 (type)

Responstid (TR + TF)

35 ms (typ)

Transmission

3,34% - 3,93%

Pålidelighedstest

Høj tempopbevaring

80 ° C, 240 timer

Termisk chok

-40 ° C↔ 85 ° C, 100 cyklusser

ESD -beskyttelse

Kontakt ± 4 kV / luft ± 8 kV
