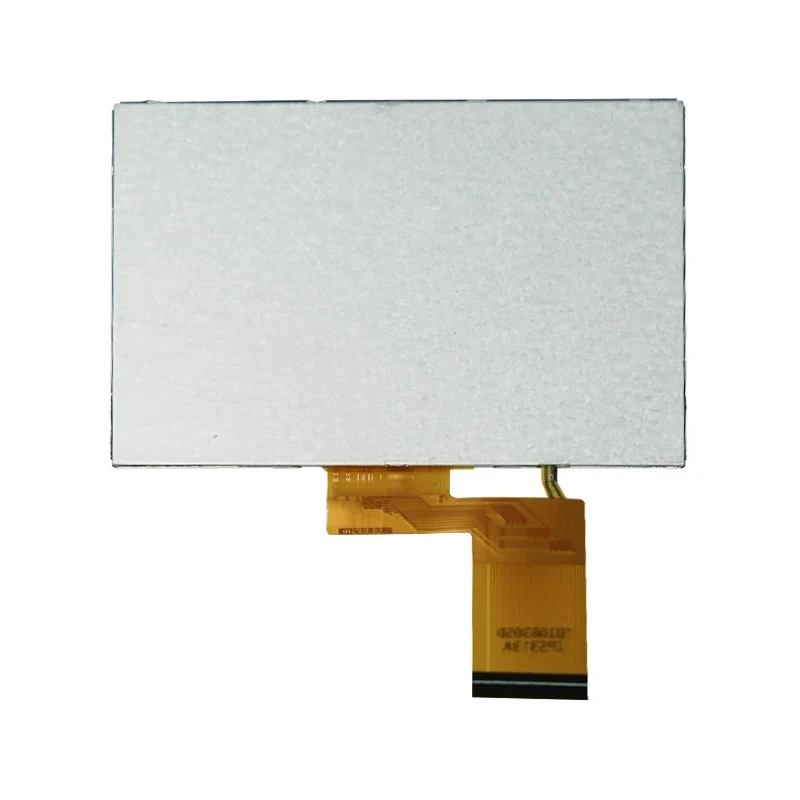

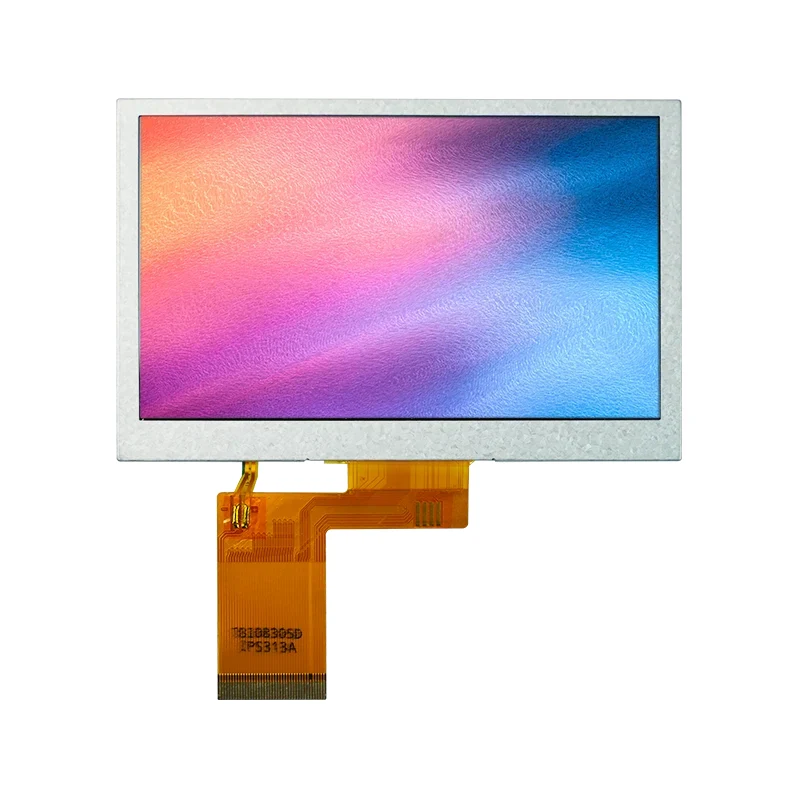

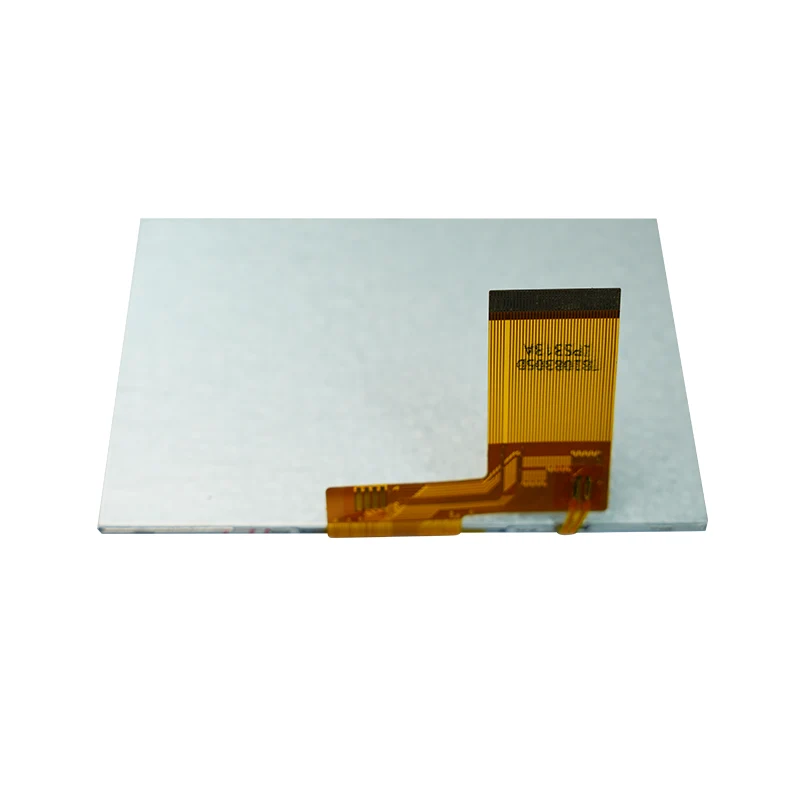

4,3' RGB-interface IPS TFT LCD-skærmmodul

Kerneegenskaber:

• Vis dynamiske billeder, tekst og grafiske brugergrænseflader (GUI)

• Understøtter 480×272 opløsning, hvilket sikrer klart og læsbart indhold

• Direkte forbindelse til hovedkontrolchippen via RGB-interface, hvilket forenkler systemintegration

• Baggrundsbelysning med høj lysstyrke (typisk værdi 620 cd/m²) sikrer synlighed i miljøer med stærkt lys

• Lavt strømdesign forlænger enhedens batterilevetid

Tianfu tilpasset 4,3' RGB-interface IPS TFT LCD-skærmmodulspecifikation

Tianfu Customized 4.3' RGB Interface IPS TFT LCD-skærmmodul detaljer

Dette 4,3' RGB Interface IPS TFT LCD-skærmmodul er meget brugt på tværs af flere industrier på grund af dets kompakte størrelse, høje lysstyrke og robusthed.

Her er nogle typiske applikationsscenarier og case-eksempler:

Industriel automation og kontrolsystemer

• Case: Bruges i fabrikkens produktionslinjeovervågningsterminaler til at vise produktionsdata og udstyrsstatus i realtid. I stærkt omgivende lys sikrer baggrundsbelysningen med høj lysstyrke, at operatører kan læse information klart.

• Fordele: Drift med bred temperatur (-10°C~60°C) passer til værkstedsmiljøer; hurtig responstid (40ms) understøtter dynamiske opdateringer.

Medicinsk udstyr

• Case: Integreret i bærbare medicinske diagnostiske instrumenter såsom blodsukkermålere eller elektrokardiografer (EKG'er) for at vise patientdata og grafiske resultater.

• Fordele: Højt kontrastforhold (1000:1) forbedrer billedets klarhed for at hjælpe medicinsk personale med at foretage nøjagtige vurderinger; lavt strømforbrug forlænger enhedens køretid.

Forbrugerelektronik

• Etui: Anvendes i kontrolpaneler til smarte hjem for at vise temperatur, fugtighed og enhedskontrolgrænseflader.

• Fordele: RGB-interface understøtter fyldige farver for at forbedre brugerinteraktionen; lille pixel-pitch (0,198 mm) giver fin billedkvalitet.

Automotive og transportsystemer

• Etui: Bruges i infotainmentsystemer i køretøjer eller bagsædedisplays til at præsentere navigation og medieindhold.

• Fordele: Vibrationsbestandigt design (baseret på den robuste TFT-struktur) tilgodeser køretøjets vibrationer; Normalt reducerer sort tilstand genskin i mørke omgivelser.

Indlejret udvikling og uddannelse

• Case: Bruges af studerende og ingeniører til prototyping, såsom robotkontrolgrænseflader eller IoT-enhedsskærme.

• Fordele: Enkel grænseflade (CLK, HSYNC osv.) for nem tilslutning til almindelige mikrocontrollere (f.eks. STM32, Raspberry Pi).

• Udvidede applikationer: POS-terminaler, sikkerhedsovervågningsskærme, smarte instrumentpaneler osv.

Vi har indsamlet feedback fra fremstillingsbrugere på tværs af forskellige industrier for at evaluere den faktiske ydeevne af dette displaymodul. Bemærk venligst, at oplevelsen er baseret på specifikationer og typiske applikationer og kan variere afhængigt af det specifikke brugsmiljø.

Visuel ydeevne

• Lysstyrke og læsbarhed: Brugere rapporterer, at baggrundsbelysningen på 620 cd/m² er tilstrækkelig lysstærk til udendørs eller stærkt oplyste indendørsmiljøer, hvilket sikrer klar synlighed af indholdet. Det typiske kontrastforhold på 1000:1 uddyber sorte farver og gør hvide lysere, hvilket forbedrer den overordnede visuelle oplevelse.

• Farveydelse: Med en farveskala, der dækker 40%~50% (CIE1931), er farvegengivelsen realistisk, hvilket gør den velegnet til visning af diagrammer og billeder. Farveskalaen kan dog være begrænset til professionelle grafiske designapplikationer.

• Responstid: Den typiske responstid på 40ms er tilstrækkelig til det meste statisk og dynamisk indhold. Mens let bevægelsessløring kan forekomme under hurtig videoafspilning, er den velegnet til industriel kontrol og ikke-højhastighedsspilscenarier.

Integration og brugervenlighed

• Interfacekompatibilitet: 24-bit RGB-grænsefladen er bredt understøttet, og brugere rapporterer simpel integration med ARM Cortex-M-serien eller Linux-systemer. Styresignaler (såsom DEN, DISP) forenkler timing-konfigurationen.

• Strømstyring: Det brede spændingsindgangsområde (VCC 2,65~3,3V) tillader fleksibel strømforsyning, hvilket reducerer behovet for ekstern regulering. Det målte strømforbrug er relativt lavt, hvilket bidrager til energieffektiviteten.

• Størrelse og installation: Det kompakte 4,3-tommer design passer godt i enheder med begrænset plads. Det aktive visningsområde på 95,04 mm × 53,86 mm optimerer skærm-til-krop-forholdet.

Miljøtilpasningsevne

• Temperaturydelse: Den fungerer stabilt inden for området -10°C~60°C, og brugere bekræfter ingen visningsabnormiteter, når de bruges i udendørsudstyr. Opbevaringstemperaturområdet på -20°C~70°C sikrer sikkerhed under transport og opbevaring.

• Holdbarhed: TFT-panelet og SC7283 driver-IC giver pålidelig drift uden rapporterede fejl i industrielle vibrationsmiljøer.

• Resumé af kundeanmeldelser: "Denne skærm giver høj værdi for pengene, tilstrækkelig lysstyrke og enkel integration. Den matcher perfekt vores krav til vores skærmprojekt i køretøjer. Responstiden er acceptabel, og eftersalgsservicen er også hurtig."
