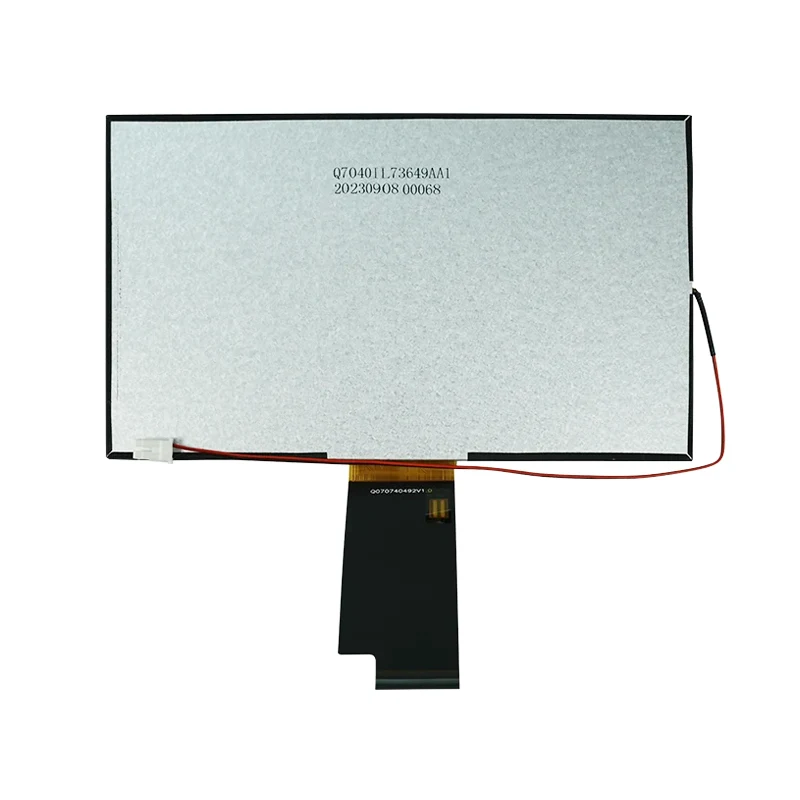

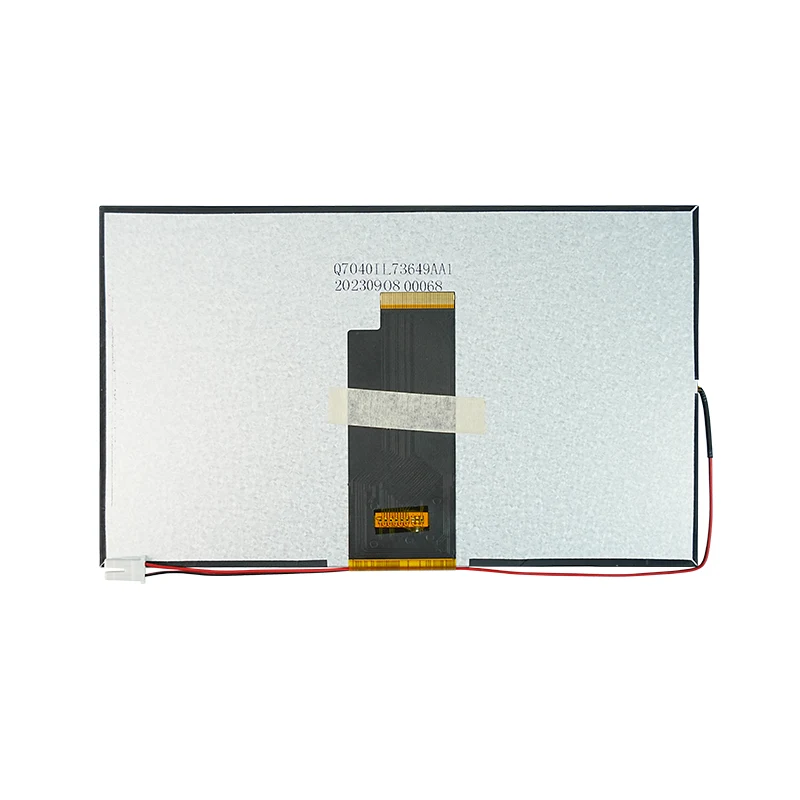

7.0' 500 Nit IPS TFT LCD-skærmmodul

Kernekompetencer

・High Visibility Display: 500 cd/m² høj lysstyrke kombineret med anti-reflekterende overfladebehandling sikrer klar læsbarhed selv i stærkt omgivende lys.

・Bred temperaturtilpasningsevne: Driftstemperaturområde på -20°C til 70°C, velegnet til forskellige industrielle miljøer.

・Nøjagtig farvegengivelse: Cirka 72 % NTSC farveskaladækning, nøjagtig gengivelse af farveinformation.

・ Robust og holdbart design: 2H/3H hårdhedsbelægning giver overfladebeskyttelse og forlænger produktets levetid.

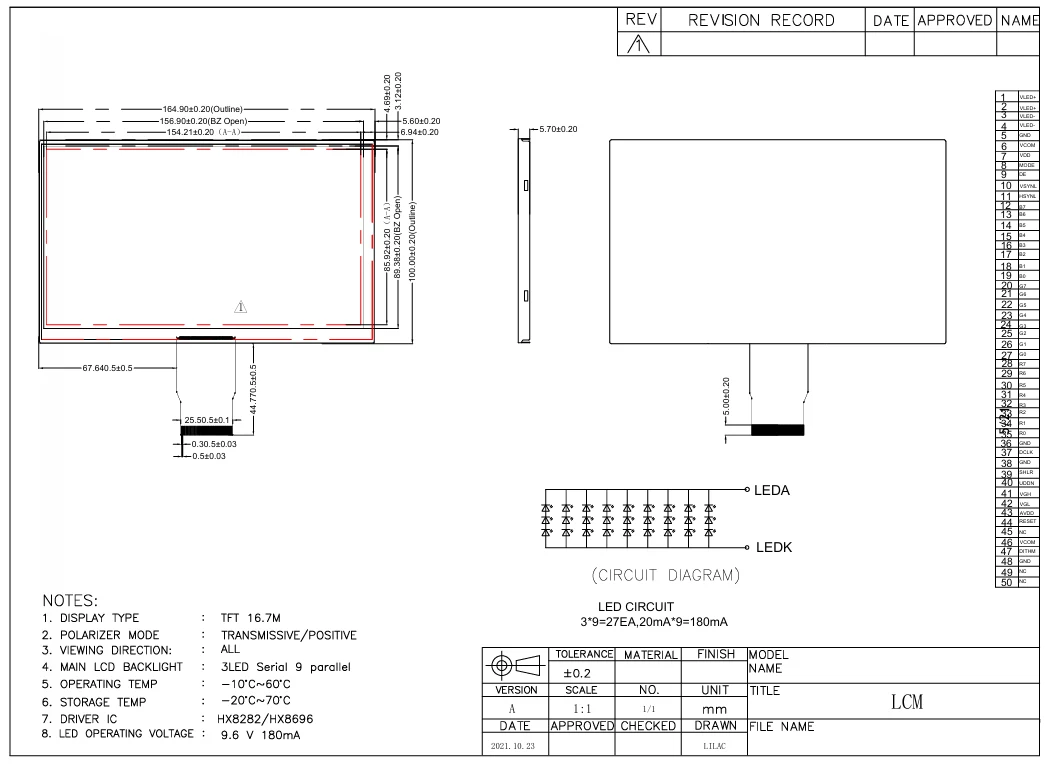

Tianfu tilpasset 7.0' 500 Nit IPS TFT LCD-skærmmodulspecifikation

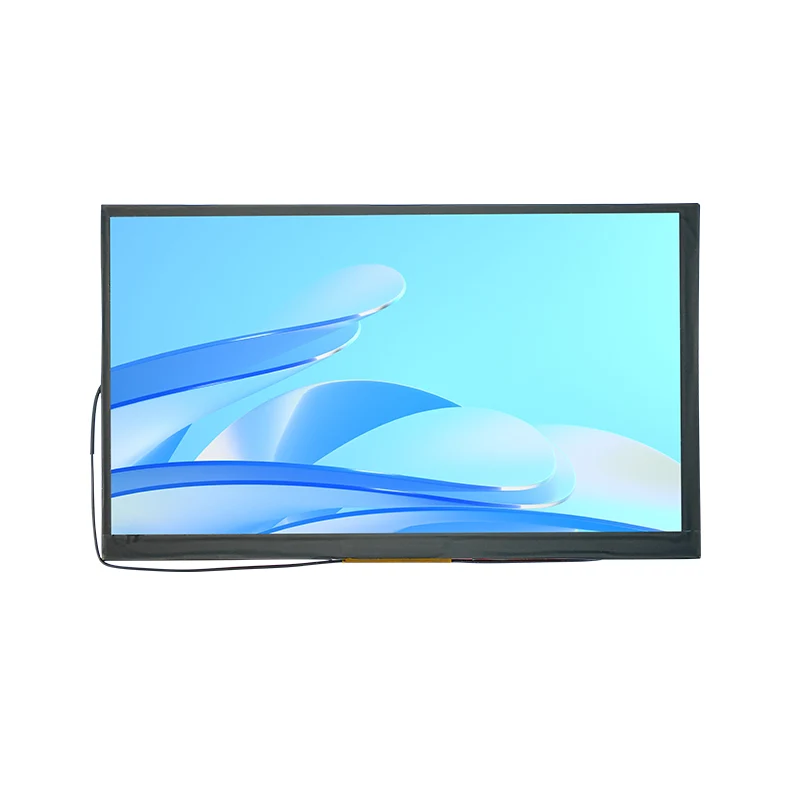

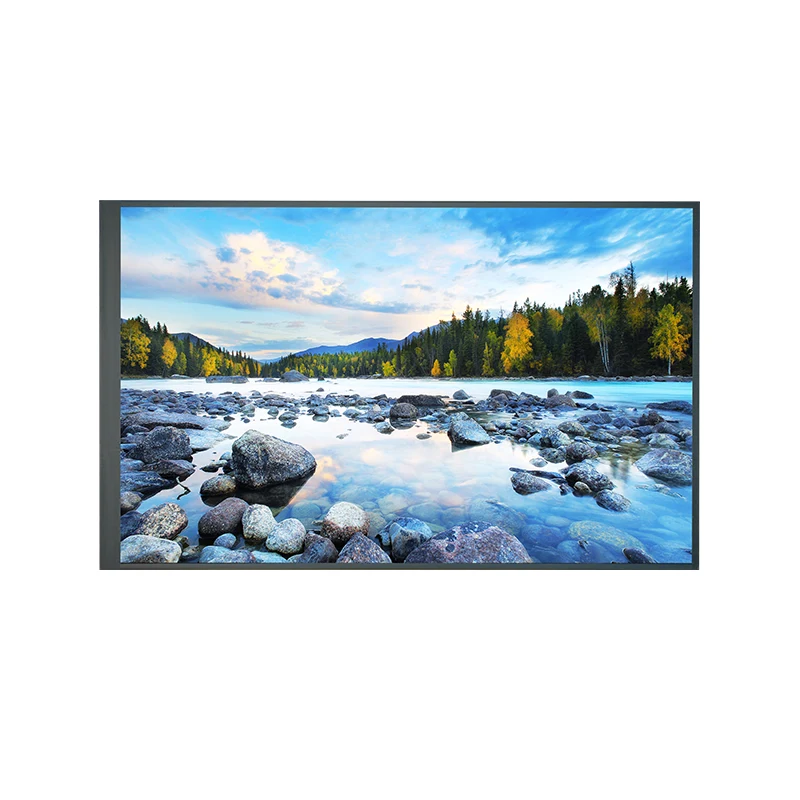

Tianfu 7.0' 500 Nit IPS TFT LCD-skærmmodul detaljer

7,0' 500 Nit IPS TFT LCD-skærmmodul er specielt designet til industrielt udstyr, udendørs instrumenter, medicinsk udstyr, køretøjsmonterede systemer og automationskontrolpaneler, der kræver pålidelig skærmfunktionalitet.

Industriel automation og kontrol

Etui: Fabriksproduktionslinje kontrolpanel

I samlebånd til bilproduktion fungerer dette display som en kontrolterminal, der viser produktionsdata i realtid, udstyrsstatus og driftsretningslinjer. Dens høje lysstyrke sikrer klar synlighed under fabriksbelysning, mens det brede temperaturområde tilpasser sig til ikke-klimakontrollerede værkstedsmiljøer. IPS-teknologi giver operatører mulighed for at læse information nøjagtigt fra forskellige vinkler.

Udendørs udstyr og instrumenter

Case: Solar Power Plant Monitoring Terminal

Skærme installeret i udendørs overvågningsskabe skal overvinde direkte sollys og temperaturvariationer. Lysstyrken på 500 cd/m² og antirefleksbelægningen eliminerer reflektionsinterferens, og driftsområdet på -20°C til 70°C tilpasser sig dag-nat- og sæsonbestemte temperaturforskelle.

Transportsystemer

Etui: Informationsdisplaysystem i køretøjet

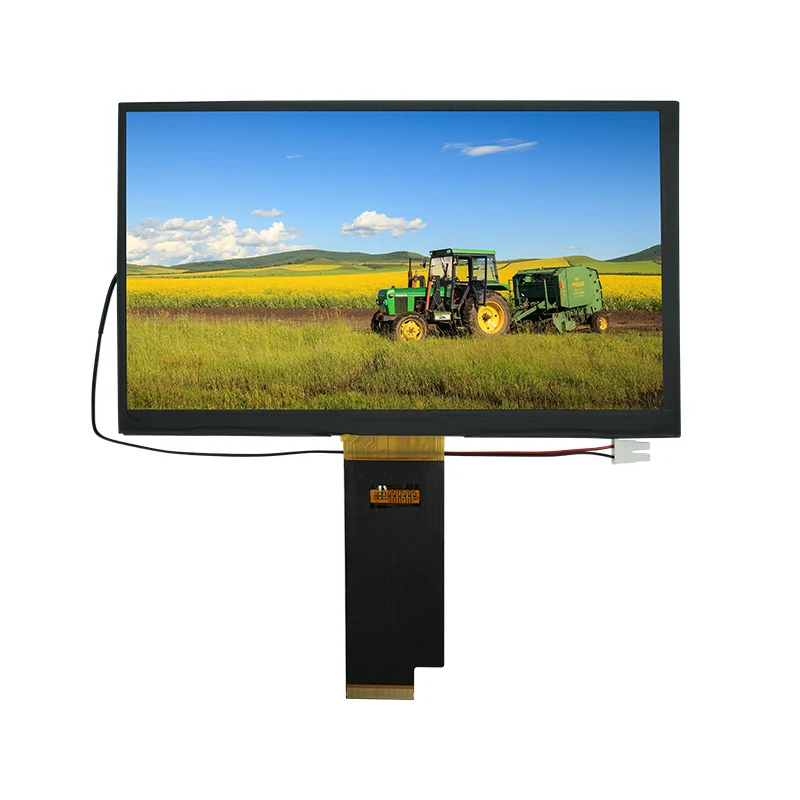

Anvendes til instrumentdisplays i specialkøretøjer, såsom ingeniørmaskiner og landbrugsudstyr. Den brede IPS-synsvinkel sikrer, at både føreren og passageren tydeligt kan se information, og responstiden på 25 ms er tilstrækkelig til at vise dynamiske data såsom køretøjets hastighed og brændstofniveau.

Medicinsk udstyr og testudstyr

Etui: Bærbart medicinsk diagnostisk udstyr

Farvenøjagtighed (72 % NTSC) sikrer, at medicinske billeder vises realistisk. Den normalt sorte tilstand reducerer strømforbruget under standby og opfylder kravene til energieffektivitet for medicinsk udstyr.

Selvbetjeningsterminaler

Etui: Udendørs selvbetjeningsbilletautomater

Anti-refleksbehandling reducerer refleksion af omgivende lys, høj kontrast gør QR-koder og prisoplysninger tydeligt skelnelige, og den robuste overfladebehandling modstår berøringsrelateret slitage.

Tianfu 7.0' 500 Nit IPS TFT LCD-skærmmodul Anvendelse

Kvalitetssikringssystem

Produktionsstandarder: Fremstillet under ISO 9001 kvalitetsstyringssystemcertificering

Inspektionsproces: 100 % starttest, med prøveudtagning, der gennemgår 72-timers ældningstest

Pixelstandarder: Overholder ISO 13406-2 Klasse II-pixeldefektstandarder

Emballagebeskyttelse: Antistatisk og stødsikker emballage for at sikre sikker transport

Pålidelighedsdata

Baggrundsbelysningens levetid: Typisk 50.000 timer (ved 25°C)

Mekanisk holdbarhed: Overfladehårdhed på 2H/3H, hvilket giver fremragende ridsebestandighed

Forbindelsespålidelighed: grænsefladeindsættelse/fjernelsescyklusser ≥ 10.000 gange

Tilpasningsmuligheder og procesflow

Tilpasselige parametre

1.Grænsefladetilpasning

◦ Justerbare interface pin definitioner

◦ Understøttelse af konvertering til LVDS, MIPI og andre grænseflader

◦ Brugerdefinerede stiktyper og -positioner

2.Optiske justeringer

◦ Brugerdefineret lysstyrke (op til 1000 cd/m²)

◦ Justering af farvetemperatur (kølig hvid / varm hvid)

◦ Speciel anti-reflekterende belægning

3. Strukturelle ændringer

◦ Justering af frontpanelets størrelse og monteringshul

◦ Tilføjelse af berøringsskærm (resistiv / kapacitiv)

◦ Særlige beskyttelsesbehandlinger (vandtæt, støvtæt)

4.Elektrisk optimering

◦ Laveffekt versionsoptimering

◦ Bredt spændingsindgangsdesign (9–36V)

◦ Integreret strømstyringskredsløb

Standard procesflow:

Kravanalyse → Løsningsdesign → Prototypeproduktion → Kundevalidering → Små-batch prøveproduktion → Pålidelighedstest → Masseproduktion → Fabriksinspektion

Typisk tilpasningstid

• Lystilpasning (grænseflade/lysstyrkejustering): 4–6 uger

• Medium tilpasning (touch screen tilføjelse/strukturel justering): 8–10 uger

• Dyb tilpasning (nyt optisk design/særlig miljøtilpasning): 12-16 uger

Minimum ordremængde

• Standardmodeller: 500 stk

• Brugerdefinerede modeller: Kan forhandles baseret på tilpasningsniveau (typisk 1 stk.)
