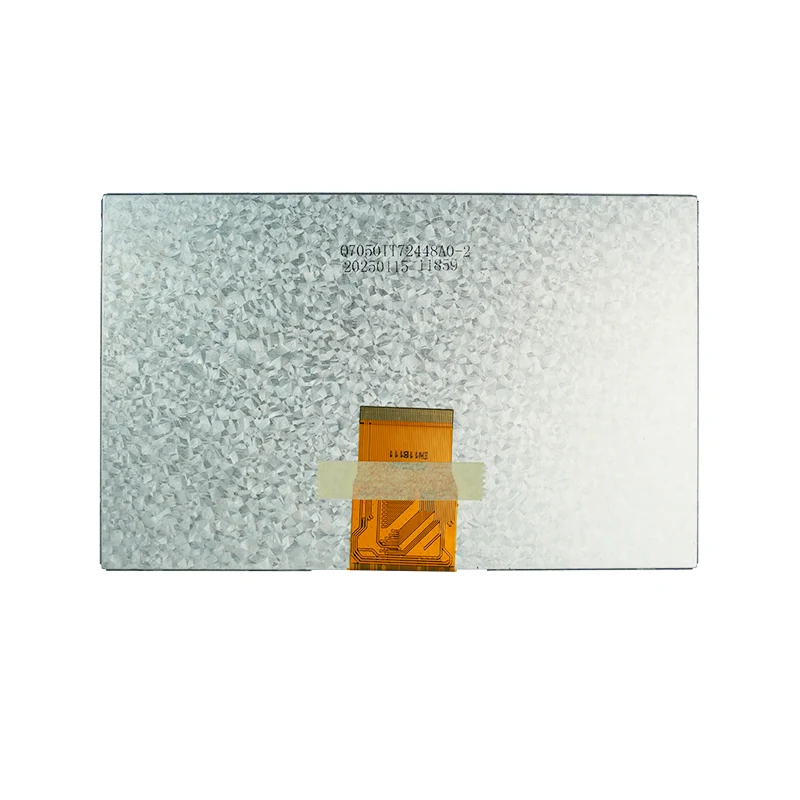

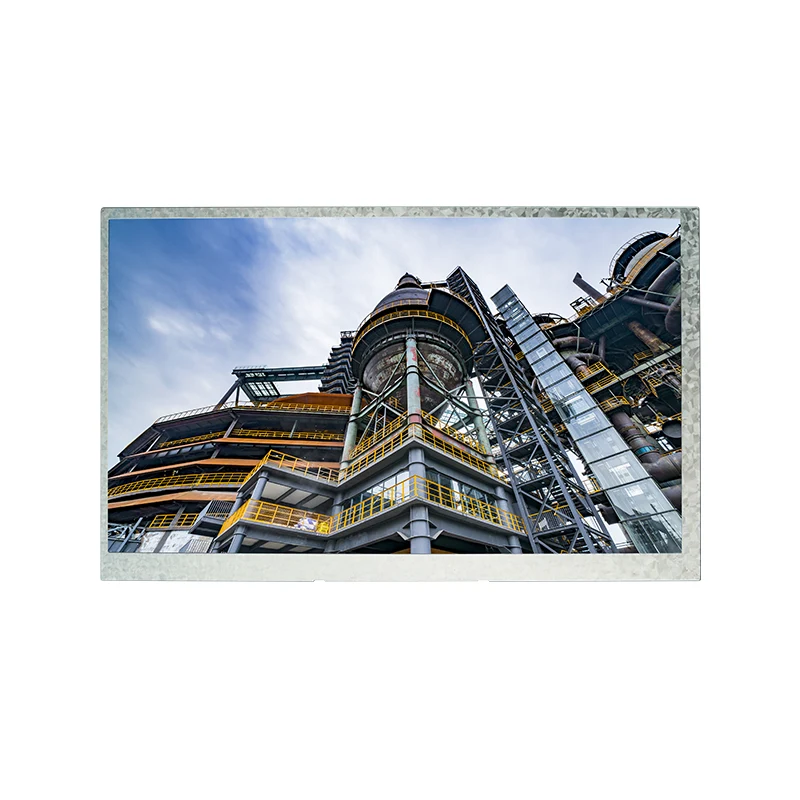

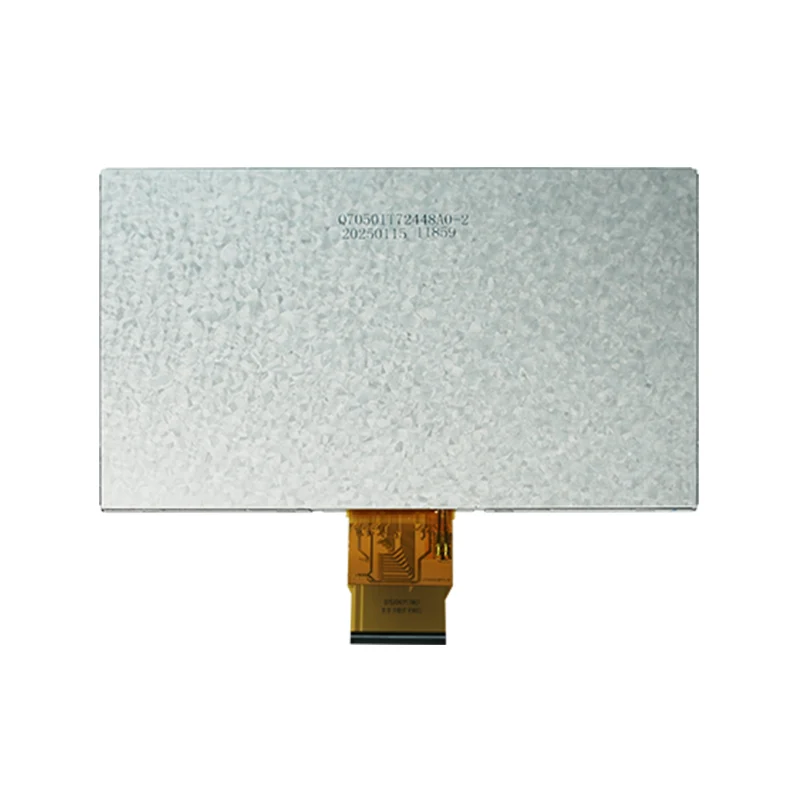

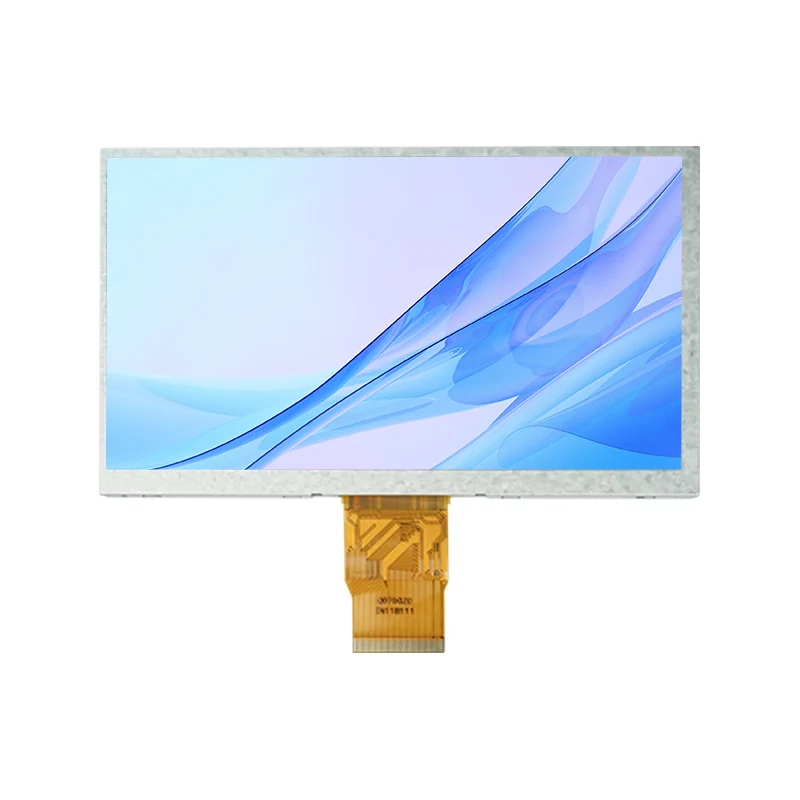

7.0 'Gratis visningsvinkel Farve TFT LCD Display Module

Kernespecifikationer

Visstørrelse

7,0-tommer IPS TFT-LCD

Opløsning

1024 × RGB × 600 (WVGA)

Pixel tonehøjde

0,1506 (h) × 0,1432 (v) mm

Aktivt område

154.21 (h) × 85,92 (v) mm

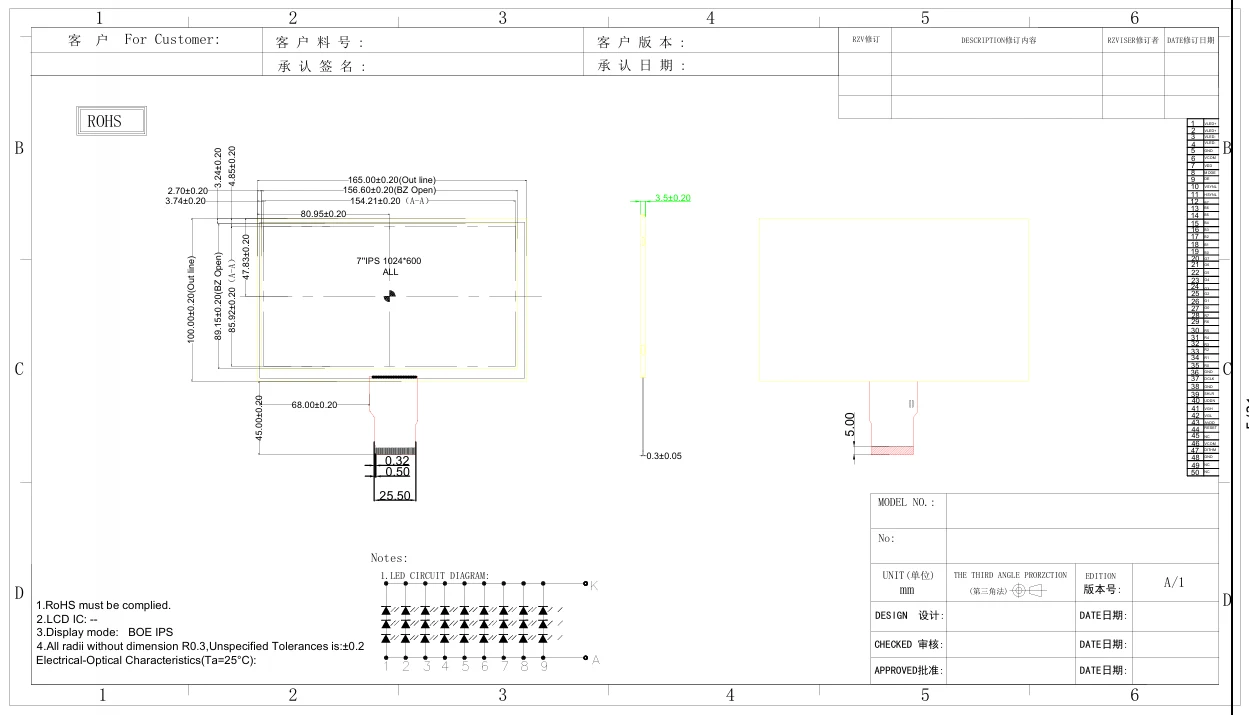

Oversigt Dimensioner

165 (w) × 100 (h) × 3,5 (d) mm

Visningstilstand

Normalt sort (IPS -teknologi)

Interface

TTL Parallel RGB (50-polet FPC)

Overfladebehandling

Anti-blænding (2H/3H hård belægning)

Elektriske egenskaber

Digital forsyningsspænding (VDD)

3.3V (3.0–3.6V)

Analog forsyningsspænding (AVDD)

9.6V (9.4-9.8V)

TFT GATE VOLTAGE (VGH/VGL)

18V (17–19V) / -6v (-7-5v)

Nuværende forbrug (typ.)

VDD: 30MA, AVDD: 35MA, VGH: 0,5MA, VGL: 1MA

Baggrundsbelysningsspænding/strøm

9.6V (8.4–10.6V) / 180mA (27 LED'er)

Driftstemperatur

-20 ° C til +70 ° C.

Opbevaringstemperatur

-30 ° C til +80 ° C.

Optiske egenskaber

Luminans (typ.)

450 cd/m² (midtpunkt)

Kontrastforhold (typ.)

800: 1 (0 ° Visningsvinkel)

Responstid (typ.)

25ms (Rise + Fall)

Visningsvinkel (H/V)

80 °/80 ° (Cr> 10)

Color Gamut (NTSC)

50%

Kromatik (hvid)

X: 0,230–0,330, Y: 0,260–0,360

Interface & kontrol

Stikstype

Hirose FH12A-50S-0.55H (50-PIN FPC)

Datainput

8-bit RGB (24-bit farvedybde)

Synkroniseringstilstande

DE -tilstand (standard) / HS / VS -tilstand

Scanningsretningskontrol

L/R (venstre/højre skift)/UPDN (UP/Down Scan)

Dithering support

8-bit (H) eller 6-bit (L) opløsning
