9,0' transmissivt farve TFT LCD-skærmmodul

Vigtige fordele – hvorfor dette modul passer til din applikation

📐Klarhed i høj opløsning:800×480 RGB-stribe pixels leverer skarp tekst og grafik til professionelle HMI-grænseflader.

🌡️Ekstremt temperaturområde:Fungerer fra -20 ℃ til 70 ℃ - pålidelig i uopvarmede fabrikker, udendørs kiosker og kølemiljøer.

🔌Sømløs integration:24-bit parallel RGB-interface og COG (Chip-on-Glass) design forenkler hardwarelayout og reducerer systemstørrelsen.

💡Langtidsbaggrundsbelysning:20.000 timers LED-levetid minimerer vedligeholdelsen. 120 cd/m² luminans sikrer fremragende læsbarhed.

⚡ Stabilt strømdesign:Bred spændingstolerance (DVDD 2,8–3,6V, AVDD 9,4–9,8V) sikrer kompatibilitet med forskellige strømsystemer.

🛠️Klar til tilpasning:Små-batch prøveordrer accepteret. FPC, baggrundsbelysning, berøringspanel og firmware, der kan tilpasses til dine behov.

Tekniske specifikationer

Detaljer

Applikationer og succeshistorier

Dette 9,0" HMI kvadratiske TFT LCD-modul er blevet implementeret på tværs af brancher, hvor pålidelighed og klarhed er afgørende. Nedenfor er typiske use cases og eksempler fra den virkelige verden.

🏭Industriel automation – CNC-maskinekontrolpanel

En europæisk maskinproducent integrerede dette modul i deres CNC-operatørpanel. Driftsområdet -20℃ til 70℃ sikrede pålidelig ydeevne i uopvarmede fabriksmiljøer, mens 24-bit RGB-interfacet forenklede forbindelsen til deres eksisterende controller.

🏥Medicinsk udstyr – bærbar patientmonitor

En opstart af medicinsk udstyr brugte dette modul for dets kompakte COG-design og stabile 120 cd/m² luminans, hvilket muliggør tydelig bølgeformvisning i lyse hospitalsmiljøer. Tilpasset FPC-tilpasning hjalp med at passe til deres slanke kabinet.

🏠 Smart Home – Central Control Hub

En smart home-integrator valgte dette modul for dets brede temperaturområde og lange baggrundsbelysningslevetid, hvilket gør det velegnet til både indendørs vægpaneler og udendørs porttelefonanlæg. 20.000 timers LED-levetid reducerede langsigtede vedligeholdelsesproblemer.

📊Udendørs kiosk – billetterminal

Med opbevaringstemperatur ned til -30 ℃ og drift ned til -20 ℃ overlevede dette modul vinterforhold i udendørs billetkiosker. Opløsningen på 800×480 gav tydelig visning af QR-koder og transaktionsoplysninger.

Q: Hvilke produktionscertificeringer har Tianfu Display?

EN:Tianfu Display driver en ISO 9001:2015 certificeret facilitet, der sikrer standardiseret kvalitetsstyring på tværs af design, limning og levering. Alle moduler anvender RoHS- og REACH-kompatible råmaterialer, der matcher globale øko-regler.

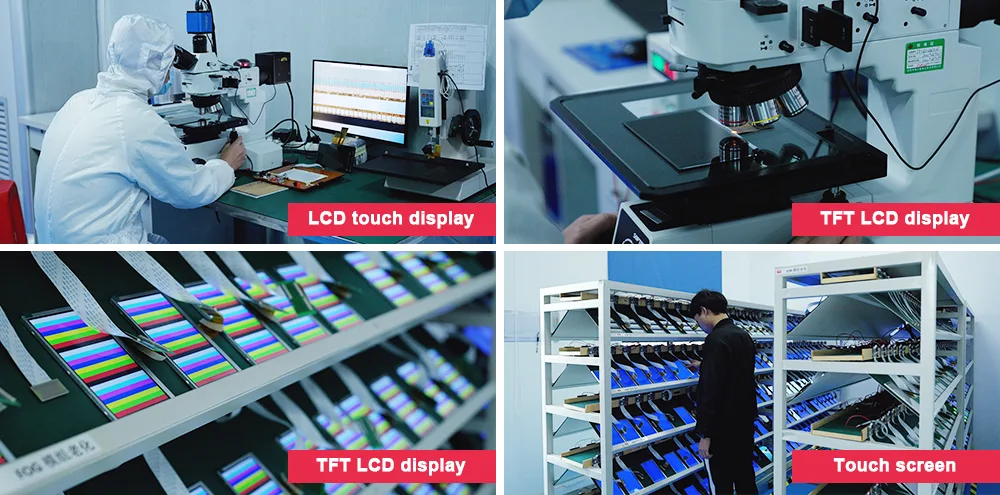

Q: Hvilke specifikke kvalitetstest udføres på hvert produktionsparti?

EN:Hver batch gennemgår strenge inspektionsarbejdsgange, herunder indgående kvalitetskontrol (IQC) for glas/IC'er, i-proces kvalitetskontrol (IPQC) til automatisk COG/FOG-bindingslinjejustering og 100 % udgående kvalitetskontrol (OQC). Pålidelighedstests dækker temperaturcyklus, fugtmodstand, vibrationer og ældning af baggrundsbelysning.

Spørgsmål: Giver du sporbarhed for skærmproduktionspartier?

EN:Ja. Hvert modul er serialiseret med en sporbar lotkode, der er knyttet til dets nøjagtige samlingsdato, kemikaliebatch og laboratorietestlog. Dette muliggør hurtig 8D-grundårsagsanalyse, som er afgørende for industrielle applikationer med lang levetid.

Spørgsmål: Hvad er din standardpolitik for garanti og hardwareudskiftning?

EN:Vi tilbyder en 12-måneders standard producentgaranti, der dækker defekter. For bekræftede kvalitetsproblemer behandles erstatningsenheder hurtigt inden for 5-7 hverdage for at minimere nedetid for klientprojekter.

Spørgsmål: Leverer du firmware og teknisk initialiseringskode til integration?

EN:Absolut. Vi leverer komplette hardware-software dokumentationspakker, herunder komplette dataarkspecifikationer, initialiseringskodescripts, urtidsdiagrammer, mekaniske tegninger og interfaceregisternoter.

Spørgsmål: Kan jeg få en lille batchprøve før masseproduktionsforpligtelser?

EN:Ja, ingeniørprøveordrer fra 1 til 30 styk er velkomne til proof-of-concept test. Standardprøver sendes inden for 1 uge, mens tilpasset FPC-ruting, modifikationer af baggrundslys eller berøringspaneloverlejringer kræver 2-3 uger til prototyping.
