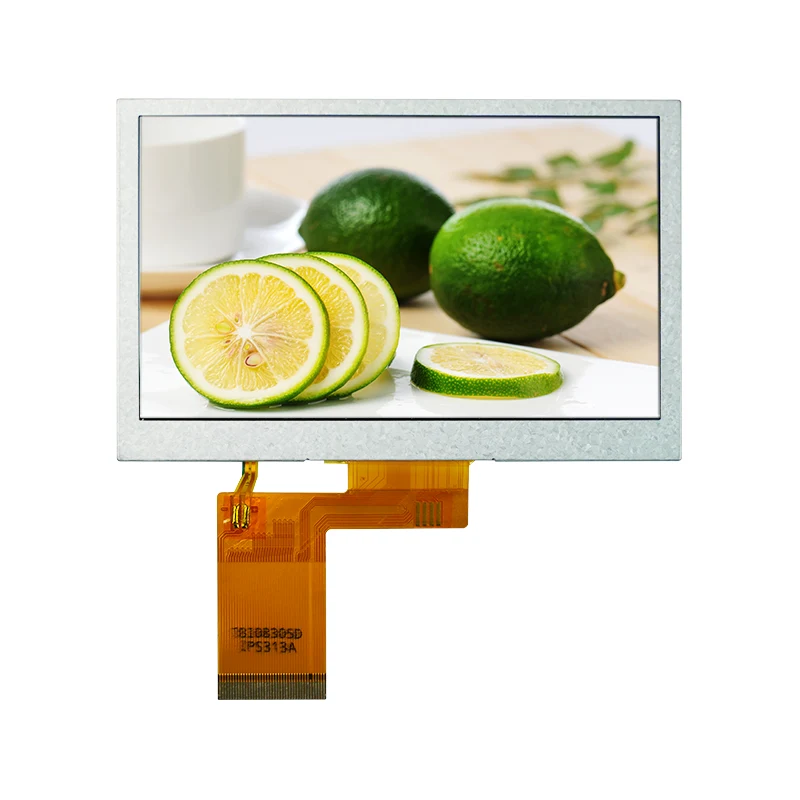

4,3' transmissivt IPS farve TFT LCD-skærmmodul

Kernefunktioner

• High Brightness Display: Typisk lysstyrke på 500 cd/m² (minimum 450 cd/m²), hvilket sikrer klar synlighed selv i stærkt omgivende lys.

• Bred temperaturdrift: Understøtter et driftstemperaturområde på -20°C til 60°C, velegnet til industrielle miljøer.

• Brede betragtningsvinkler: Typisk vandret betragtningsvinkel på 70° og lodret betragtningsvinkel på 45°–60°, hvilket giver behagelig visning fra flere vinkler.

• Hurtig respons: Typisk responstid på 20 ms, ideel til visning af dynamiske billeder.

• Energibesparende design: Fungerer ved en lav spænding på 3,2V med optimeret effektivitet til den hvide LED-baggrundsbelysning.

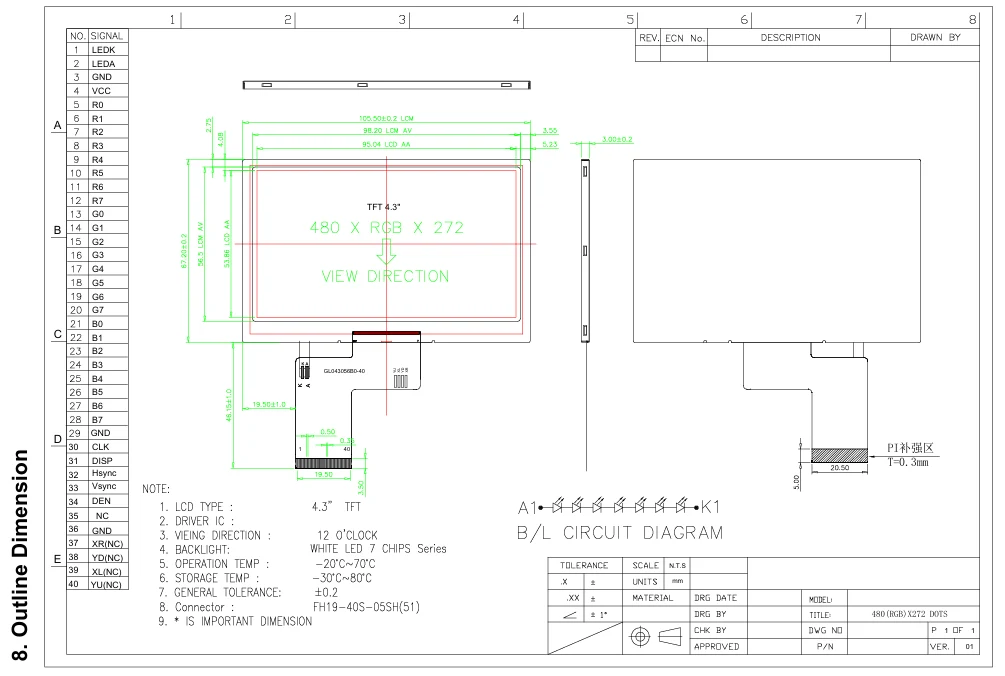

Tianfu Customized 4.3' Transmissive IPS Color TFT LCD Display Modul Specifikation

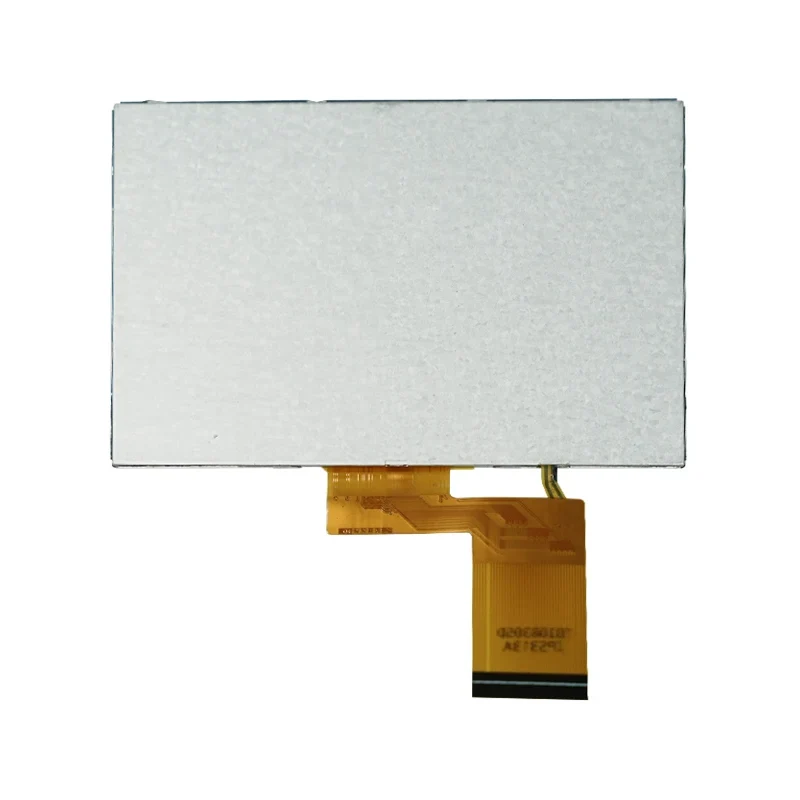

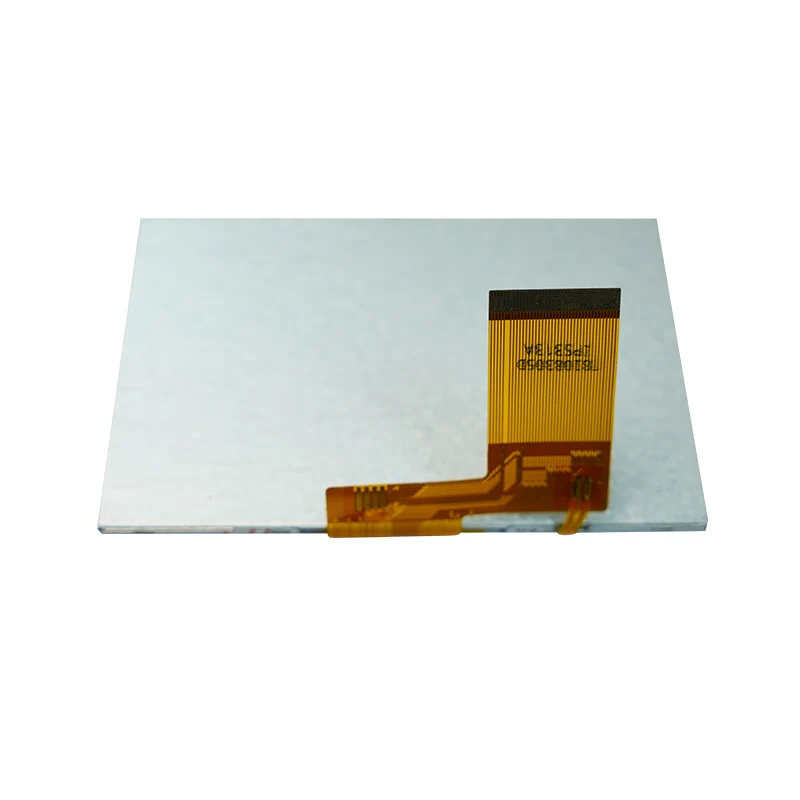

Tianfu 4.3' Transmissive IPS Color TFT LCD Display Modul Detaljer

4.3' transmissivt IPS farve TFT LCD-skærmmodul anvendes i forskellige områder som følger:

Industriel automation og kontrol

• Industrielle HMI-paneler: Overvågning af produktionslinje, visning af udstyrsstatus

• Test- og måleinstrumenter: Oscilloskop, spektrumanalysatordisplaygrænseflader

• PLC-kontrolterminaler: Menneske-maskine-grænseflader til fabriksautomationssystemer

Automotive og transportsystemer

• Navigationsskærme i køretøjer: Eftermarkeds bilnavigationsskærme

• Information om offentlig transport: Ankomstsystemer til busstoppesteder, billetterminaler

• Entreprenørmaskiner: Gravemaskine, kranoperatørpaneler

Medicinsk og sundhedsudstyr

• Bærbare medicinske anordninger: Monitor, skærme af diagnostisk udstyr

• Sundhedsovervågningsterminaler: Grænseflader for Fællesskabets sundhedsenheder

• Laboratorieinstrumenter: Datavisningsskærme for analytiske instrumenter

Smart Home og IoT

• Smart kontrolpaneler: Berøringsgrænseflader til hjemmets centrale kontrolsystemer

• Sikkerhedsovervågningsskærme: Opbygning af samtaleanlægsskærme

• Smart Appliance Interfaces: Avanceret køleskab, vaskemaskine kontrolpaneler

Kommercielt og detailudstyr

• POS-systemer: Detailterminaldisplays

• Annonceinformationsskærme: Små digitale skilteapplikationer

Vores kundes vurdering: Industrielt termostatpanel

En industrielt udstyrsproducent tog dette modul til sig som displaygrænseflade for deres temperaturkontrolsystem. Den har fungeret stabilt i over 2 år i et kølemiljø ved -10°C uden forringelse af lysstyrken. Betragtningsvinklen opfylder kravene til multi-vinkel overvågning.

Q1: Hvad er strømforsyningskravene til dette 4,3-tommer TFT-modul?

A: Modulet kræver to strømforsyninger: 1) 3,2V (typisk) til den logiske sektion; 2) 12–16V for LED-baggrundsbelysningen, med en typisk værdi på 14V. Baggrundslysstrømmen er cirka 40mA. Det anbefales at bruge en stabil DC-DC-konverter for at undgå spændingsudsving, der påvirker skærmens ydeevne.

Q2: Kan modulet fungere normalt i lavtemperaturmiljøer?

A: Ja, dette modul har gennemgået strenge tests og kan fungere normalt i et omgivende temperaturområde på -20°C til 60°C. I miljøer med lave temperaturer kan den indledende opstartstid blive lidt forlænget (ca. 1-2 sekunder), men skærmens ydeevne påvirkes ikke. Opbevaringstemperaturområdet er -20°C til 70°C.

Spørgsmål 3: Hvad er betraktningsvinkelegenskaberne for modulet? Hvilke monteringspositioner er egnede?

A: Dette modul anvender et 12-tiden betragtningsvinkeldesign med en typisk horisontal betragtningsvinkel på 70° og en lodret betragtningsvinkel på 45°–60°. Den er velegnet til installation i et positionsniveau med eller lidt over observatørens øjne. Til applikationer, der kræver visning i flere vinkler, anbefales det at justere installationsvinklen eller vælge en model med andre betragtningsvinkelspecifikationer.

Q4: Understøtter responstiden på 20 ms videoafspilning?

Sv: Den typiske responstid på 20 ms (maksimalt 30 ms) kan understøtte de fleste applikationsscenarier, inklusive dataopdateringer, GUI-skift og standardopløsning af videoafspilning. Til højhastigheds-motionsvideo eller spilapplikationer anbefales det at vælge en dedikeret model med en kortere responstid.

Q5: Hvordan er modulets levetid og forringelse af baggrundsbelysningen?

A: Under nominelle driftsforhold er modulet designet til at have en levetid på over 30.000 timer. LED-baggrundsbelysningens lysstyrkeforringelse er typisk mindre end 10 % inden for 10.000 timer. Det anbefales at undgå at arbejde med maksimal lysstyrke i længere perioder for at forlænge baggrundsbelysningens levetid.

Q6: Understøtter den berøringsfunktion?

A: Denne model er kun et displaymodul og integrerer ikke berøringsfunktion. Vi kan dog levere matchende resistive eller kapacitive berøringsskærmskomponenter og hjælpe med lamineringsprocessen. Touchskærmen skal købes og integreres separat.

Eksempel på forsyningspolitik

Prøvetilgængelighed: Små batchprøver på 1-10 stykker er tilgængelige til kundeevaluering og testning.

Inkluderet dokumentation: Hver prøvepakke inkluderer:

• Komplet produktdatablad

• Mekaniske tegninger (CAD-filer i DXF/STEP-formater)

• Pindefinitioner og elektrisk tilslutningsdiagram

• Anbefalet initialiseringstiming og registerkonfigurationskode

• Sikker drift og retningslinjer for ESD-beskyttelse

Prøveevalueringsanbefalinger

Før du anmoder om prøver, skal du sikre dig, at dit tekniske team har følgende egenskaber:

• Køreevne: Mulighed for at levere 3,2V logisk strøm og 12–16V LED-baggrundsbelysningsstrøm til modulet

• Interfacekompatibilitet: Systemets bundkort kan rumme FH19‑40S‑0.5SH(51) 40-benet stik eller tilsvarende adapterløsning

• Signalunderstøttelse: Hovedkontrolchip kan udsende RGB 24-bit eller 16-bit parallelle interfacesignaler

• Termiske overvejelser: Tilstrækkelig varmeafledningsplads reserveret inde i din enhed

🔧 Professionel teknisk supportomfang

Kerneteknisk support (leveres gratis)

Vi tilbyder følgende professionelle LCD-modul-relaterede tekniske support til direkte kunder:

1. Specifikationer og integrationsrådgivning

• Fortolkning af modulets elektriske karakteristika og anbefalinger til strømforsyningsdesign

• Mekanisk installation og strukturel kompatibilitetsanalyse

• Vejledning om forbindelseslodning og kabelsamlingsprocesser

• Anbefalinger for miljøtilpasningsevne (temperatur/fugtighed) evaluering

2. Driver IC Teknisk dokumentation

• Komplet datablad for ILI6485 driver IC

• Detaljerede eksempler på registerkonfiguration og initialiseringssekvens

• Interface timing parameter analyse og matchende anbefalinger

• Referenceskema for farvegammakorrektion

3. Vejledning til justering af optisk ydeevne

• Testmetoder og standarder for ensartet lysstyrke

• Optimeringsforslag til synsvinkelkarakteristika i faktiske installationer

• Justeringsretninger for kontrast og farveydelse

• Responstidstest og evalueringsskemaer

4. Understøttelse af pålidelighedsbekræftelse

• Anbefalede indbrændingstestbetingelser og cyklusser

• ESD-beskyttelsesdesign og anbefalinger

• Testmetoder for temperaturcyklus

• Nøglepunkter for langsigtet evaluering af driftspålidelighed

Teknisk support svar

• Svartid: Tekniske henvendelser besvares indenfor 24 timer på hverdage

• Kommunikationsmetoder: Support via e-mail, telefon og onlinemøder til dybdegående teknisk udveksling

• Dokumentation: Alle tekniske dokumenter leveres på både kinesisk og engelsk

• FAQ-bibliotek: Et løsningsbibliotek til almindelige integrationsproblemer oprettes til kundehenvisning
